Pompa centrifuga HZS
per petrolioper carburanteper idrocarburi

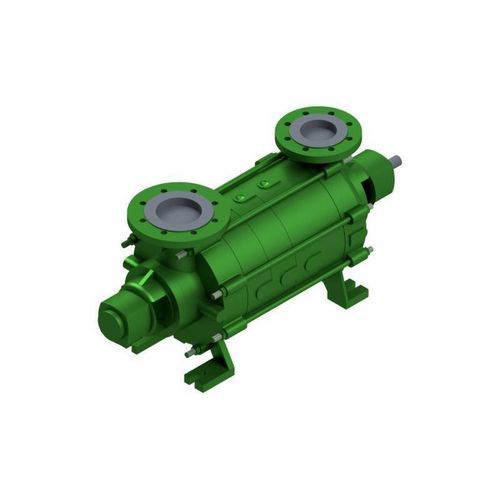

Pompa centrifuga - HZS - Dickow Pumpen GmbH & Co. KG - per petrolio / per carburante / per idrocarburi
Pompa centrifuga - HZS - Dickow Pumpen GmbH & Co. KG - per petrolio / per carburante / per idrocarburi
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Dickow Pumpen GmbH & Co. KG

Caratteristiche

Tecnologia
centrifuga
Fluido
per prodotti chimici, per petrolio, per idrocarburi, per carburante
Innesco
autoadescante
Mobilità
fissa
Settore
industriale, per l'industria chimica, per l’industria petrolchimica, per raffineria, per applicazioni offshore, per applicazioni marine, per l’industria ambientale
Applicazioni
di lubrificazione, per applicazioni industriali
Materiale
in ghisa, in ghisa di acciaio
Altre caratteristiche
a montaggio orizzontale, monostadio, multistadio, a tenuta meccanica, lubrificata, su cuscinetti a sfera, bidirezionale, a basso NPSH
Portata

Min.: 0 m³/h
(0 ft³/h)

Max.: 600 m³/h
(21.188,80003 ft³/h)

Pressione

16 bar
(232,06 psi)

Prevalenza

Min.: 0 m
(0'00" )

Max.: 500 m
(1640'05" )

Temperatura del fluido

100 °C
(212 °F)

Descrizione

Descrizione
La Type HZS è una pompa centrifuga autoadescante, mono- o multistadio, con tenuta albero (lubrificazione: grasso). Progettata per installazione orizzontale e rotazione destra o sinistra, adatta ad applicazioni industriali che richiedono autoadescamento e alte prevalenze.

Sfiato / Funzionamento
Il sistema di sfiato funziona secondo il principio della pompa a canale laterale. All'avviamento il liquido presente nella pompa si combina con l'aria nella linea di aspirazione formando una miscela liquido-gas; il gruppo di sfiato convoglia la componente d'aria verso l'ugello di mandata. La disposizione lato pressione dello stadio di sfiato garantisce lo spurgo completo della linea di aspirazione e del corpo pompa.

Ottimizzazione per basso NPSH
Per ottenere valori di NPSH ridotti il piede d'aspirazione è progettato come spirale di entrata e la girante lato aspirazione presenta una sezione di ingresso ingrandita per migliorare le prestazioni di aspirazione.

Costruzione e cuscinetti
La compensazione della spinta assiale avviene tramite fori di scarico e giochi di strozzamento; gli anelli di usura sono di serie lato aspirazione e mandata. L'albero della pompa è supportato da un cuscinetto a sfere cilindrico e un cuscinetto a sfere ad angolo doppia faccia. Lubrificazione: grasso.

Applicazioni
  • oil & gas
  • chimica
  • petrochimica
  • offshore
  • tecnologia navale / marine
  • impianti di rifornimento & aviazione
  • stoccaggi in serbatoi / tank farms
  • energie rinnovabili / ingegneria ambientale

Note
* pressioni e temperature più elevate su richiesta
** a seconda di dimensione e velocità

Caratteristiche / specifiche tecniche
  • Q max: 600 m³/h [2640 g.p.m.]**
  • H max: 500 m [1640 ft]**
  • Pressione di esercizio: 16 bar [232 psi]*
  • Temperatura: 100 °C [212 °F]*
  • Velocità massima: 2950 min−1
  • Guarnizione / tenuta meccanica: tenuta meccanica
  • Installazione: orizzontale
  • Autoadescante: sì
  • Cuscinetti: cuscinetto a sfere cilindrico + cuscinetto a sfere a contatto obliquo doppia faccia
  • Lubrificazione: grasso
  • Materiali: ghisa sferoidale / ghisa d'acciaio
  • Norme: API 610, ISO 5199
  • Protezione contro esplosioni: categoria 2 / zona 1
