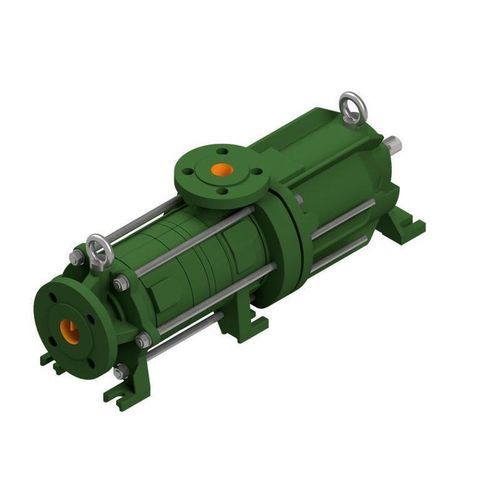

Pompa centrifuga TPM

per carburanteper idrocarburiper prodotti chimici

Descrizione
La pompa periferica con accoppiamento magnetico TPM/R, spesso definita pompa a turbina, appartiene alla famiglia delle pompe centrifughe. La sua costruzione e il principio di funzionamento sono simili a quelli di una pompa a canale laterale. La TPM/R genera pressioni elevate a portate relativamente basse, presenta bassi requisiti di NPSH e, se regolata per velocità, può essere ottimizzata sul punto di lavoro. Le pompe periferiche mostrano un'alta tolleranza alla presenza di gas nel fluido, consentendo un funzionamento continuo anche in caso di degassamento o ingresso d'aria temporaneo. Per evitare il bloccaggio delle ruote, le pompe sono dotate su entrambi i lati di anelli di appoggio in SiC che eliminano il contatto metallico tra parti rotanti e parti fisse. Grazie al design ermetico, la TPM/R è particolarmente adatta al trasferimento di fluidi tossici, esplosivi e dannosi per l'ambiente.

Applicazioni

• Petrolio & Gas
• Chimica
• Petrochimica
• Offshore
• Impiantistica navale / Marine
• Sistemi di rifornimento & Aviazione
• Depositi di stoccaggio / Tank farm
• Energie rinnovabili / Tecnologia ambientale

Note
* pressioni e temperature maggiori su richiesta
** dipende dalla taglia e dalla velocità

Caratteristiche / specifiche tecniche

• Tipo: TPM/R
• Configurazione: pompa periferica monostadio o multistadio con accoppiamento magnetico permanente, installazione orizzontale
• Q max: 17 m³/h [75 g.p.m.]**
• H max: 400 m [1312 ft]**
• Pressione di esercizio: 40 bar [580 psi]*
• Temperatura: 300° C [572° F]*
• Velocità max: 3500 min-1
• Tenuta: accoppiamento magnetico
• Installazione: orizzontale
• Autoaspirante: sì
• Cuscinetti: cuscinetti volventi, lato prodotto cuscinetto scorrevole
• Materiali: Duplex, leghe a base di Ni, acciaio austenitico fuso, ghisa sferoidale
• Norme: ISO 15783
• Protezione Ex: Categoria 2 / Zona 1
