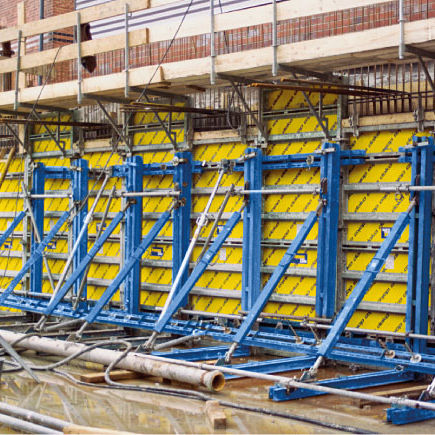

Torre di sostegno in acciaio Universal F

per carichi pesantitubolareregolabile

Panoramica
Le puntellazioni per getti consentono di trasferire in sicurezza le spinte di betonaggio tramite ancoraggi inclinati quando non è possibile ancorare gli elementi delle casseforme attraverso il calcestruzzo.

Applicazione / Per
Per pareti a una faccia e getti continui fino a 12,80 m, a seconda della configurazione e dell'accatastamento degli elementi di prolunga.

Vantaggi principali

• Adattamento flessibile – elementi di prolunga combinabili e varianti Variabel e Universal F permettono regolazioni continue dell'altezza e massimizzano l'impiego delle attrezzature; compatibile con pannelli Doka come Framax Xlife.
• Riduzione di tempi e costi – grandi unità traslabili riducono l'uso della gru; alcune configurazioni consentono la traslazione senza gru mediante rulli o carrelli.
• Sicurezza completa – compatibilità con sistemi di accesso, passerelle con mensole e ampia gamma di accessori di sicurezza per passerelle intermedie e di getto.

Sistema / Varianti

• Puntellazione Variabel: per altezze di getto fino a 4,00 m; composta da correnti in acciaio standard e componenti aggiuntivi; semplice controventamento con tubi di ponteggio; montaggio e trasporto a mano; ampia gamma di accessori di sicurezza.
• Puntellazione Universal F: per altezze fino a 12,80 m tramite sovrapposizione modulare; regolazione flessibile dell'altezza; unità elevate traslabili su ruote; sovrapposizione verticale mediante sistema modulare; adattamento rapido al terreno con viti e piastre articolate; giunti premontati per controventamento con tubi.

Impiego / Altezze di sovrapposizione e getto

• Variabel: assemblata con correnti in acciaio standard e componenti per altezze fino a 4,00 m.
• Universal F 4,50 m: altezze di getto fino a 4,50 m.
• Con elemento di prolunga F 1,50 m: fino a 6,00 m.
• Con elementi F 1,50 m + F 2,00 m: fino a 8,10 m.
• Per pareti fino a 10,40 m: puntellazione F posizionata su un elemento di prolunga F 2,40 m.
• Per pareti fino a 12,80 m: puntellazione F posizionata su due elementi di prolunga F 2,40 m.

Applicazioni speciali
Disposte orizzontalmente e ancorate alla struttura, le puntellazioni creano piattaforme ad elevata capacità portante per operazioni di casseratura in quota e possono essere adattate con accessori di progetto.

Caratteristiche / Dati tecnici

• Prodotto: Puntellazione per getti (sistema per casseforme parete a una faccia)
• Marca: Doka
• Altezza massima di getto (sistema): fino a 12,80 m a seconda della configurazione
• Variabel: altezza unitaria max 4,00 m; montaggio e trasporto manuale; correnti in acciaio standard e componenti aggiuntivi
• Universal F: sovrapposizione modulare fino a 12,80 m; regolazione flessibile; opzioni di traslazione senza gru
• Elementi di prolunga: F 1,50 m, F 2,00 m, F 2,40 m
• Controventamento: possibile con tubi di ponteggio; giunti premontati (Universal F)
• Adattamento alle pressioni del calcestruzzo fresco: variando la distanza tra puntellazioni
• Regolazione del terreno: viti con piastra articolata
• Sicurezza: compatibilità con sistemi di accesso Ladder XS, passerelle con mensole e accessori di sicurezza
• Compatibilità: abbinabile a pannelli Framax Xlife per getti in un'unica passata
