Trave di cassaforma in legno H20

Panoramica

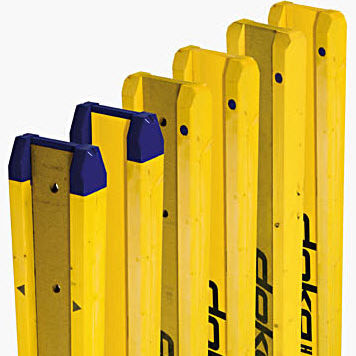

Le travi in legno per casseforme Doka costituiscono la base di molti sistemi Doka e sono impiegate in tutto il mondo per diverse applicazioni. La serie H20 (H20 top e H20 eco) e la variante XT20 rispondono a differenti esigenze di cantiere in termini di carico, movimentazione e durata di servizio.

Varianti

• XT20 — trave extra-resistente per uso economico del materiale
• H20 top — estremità sigillate con ammortizzatore integrato per maggiore durata
• H20 eco — struttura a anima piena, facile da maneggiare (versioni N o P)

XT20 — Caratteristiche principali

• Momento ammissibile elevato
  M = 7,0 kNm (omologazione DIBt Z-9.1-920)
• Forza di taglio ammissibile
  Q = 15,0 kN (16,5 kN con condizioni di appoggio specificate)
• Rigidità e peso
  E x I = 585 kNm²; peso = 5,0 kg/m
• Marcature sulle fasce
  per montaggio rapido e sicuro

H20 top — Caratteristiche principali

• Riduzione dei danni alle estremità
  ammortizzatore integrato all'estremità della trave
• Protezione contro umidità e raggi UV
  estremità sigillate intorno all'anima
• Facilità di posizionamento
  marcature sulle fasce della trave

H20 eco — Caratteristiche principali

• Design a anima piena
  costruzione collaudata per impieghi generali
• Opzioni di peso ridotto
  4,4 kg/m (N) o 5,3 kg/m (P) a seconda della versione
• Protezione delle estremità
  ali smussate e rivetto aggiuntivo

Dettagli costruttivi (comuni)

• (A) Rinforzo terminale superiore (a seconda della versione)
• (B) Anima: versioni P (cartoncino piatto pressato speciale) o N (cartoncino a tre strati)
• (C) Marcatura dell'ala della trave con maglia da 50 cm
• (D) 2 fori di sistema per ogni estremità
• (E) Incavo per filo a piombo
• (F) Etichettatura sulla faccia larga; personalizzazione opzionale

Specifiche tecniche

• XT20: Momento amm. M = 7,0 kNm; Taglio Q = 15,0 kN (16,5 kN con condizioni); Rigidità E x I = 585 kNm²; Peso = 5,0 kg/m
• H20 top: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Peso = 5,3 kg/m (P); Omologazione: EN 13377
• H20 eco: M = 5 kNm; Q = 11 kN; E x J = 450 kNm²; Peso = 4,4 kg/m (N) | 5,3 kg/m (P); Omologazione: EN 13377

Materiali / Note

• *Anima: cartoncino piatto pressato speciale (P) o cartoncino a tre strati (N)
• XT20 è conforme all'omologazione Z-9.1-920: rispettare le condizioni dell'omologazione per l'aumento del valore di taglio

Caratteristiche / Riepilogo

• Serie: H20 (H20 top, H20 eco) e XT20 per carichi maggiori
• Marcatura: maglia 50 cm sulle fasce per montaggio e allineamento
• Rinforzi ed opzioni di tenuta terminale a seconda della variante
• Normative: EN 13377 (H20); XT20: omologazione DIBt indicata
