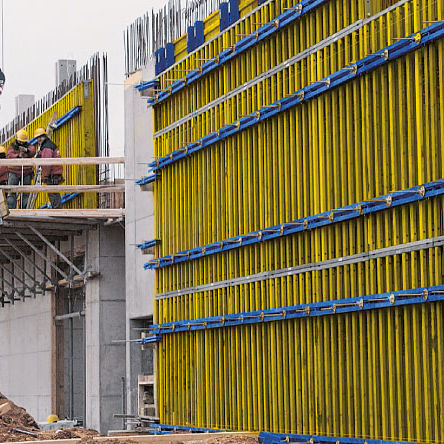

Pannello per cassaforma di pareti FF20

per solaiin compensato

Panoramica
FF20 è un sistema modulare di cassaforma per pareti con passo degli elementi di 25 cm, studiato per una progettazione efficiente, montaggio rapido e finiture di calcestruzzo a vista di qualità.

Consegnata pronta all'uso in cantiere

• Fornita in elementi standard premontati per utilizzo immediato
• Combina i vantaggi della cassaforma a travi in legno con la precisione di un sistema intelaiato a griglia per soddisfare requisiti elevati di finitura
• Il passo pratico degli elementi permette un adattamento semplice alle geometrie delle pareti
• Elementi disponibili a noleggio, conveniente per poche riutilizzazioni
• Possibilità di rivestimenti su misura — compatibile con diversi tipi di coibentazione

Massima utilizzazione delle attrezzature

• Passo di 25 cm che semplifica pianificazione, taglio e logistica in cantiere
• Poche larghezze riducono le scorte e i costi di noleggio

Casseratura rapida

• Collegamenti pratici tra elementi per rapido e sicuro sovrapposizionamento verticale
• La flange di centraggio integrata facilita montaggi sicuri e veloci
• Il connettore di elementi FF20 garantisce giunzioni serrate, non scorrevoli e idonee alla movimentazione con gru

Sicurezza completa sul cantiere

• Accesso verticale sicuro con il sistema di scaletta XS
• Protezione perimetrale con il sistema passerelle Xsafe plus
• Accessori (puntelli, dispositivi di sollevamento/spostamento, ecc.) supportano la movimentazione in sicurezza

Sistema — Gli elementi FF20

• Formati degli elementi coordinati per massimizzare l'utilizzo del materiale
• Passo 25 cm con solo quattro larghezze e tre altezze semplifica progettazione e logistica
• Accessori fissabili ai correnti trasversali sull'intera larghezza dell'elemento senza punti obbligatori
• Rivestimento standard: pannelli a tre strati; rivestimenti speciali possibili

Griglia in altezza
Gli elementi standard FF20, combinati con elementi di sovrapposizione, consentono altezze di casseratura fino a 6,50 m. Gli elementi da 2,75 m sono simmetrici e reversibili.

Impiego — Sovrapposizione verticale / collegamenti tra elementi

• Il bullone di fissaggio FF20 con piastra a stella centra e collega gli elementi sovrapposti senza scorrimento; il dispositivo antirotazione facilita l'avvitamento
• Il connettore FF20/50 Z serra gli elementi assemblati per giunzioni compatte, non scorrevoli e adatte alla movimentazione con gru
• Gli elementi premontati si combinano a passi di 25 cm per un adattamento ottimale alla struttura

Angoli, pilastri e impiego orizzontale

• Angoli a 90° realizzabili con elementi modulari, anche con spessori di parete fino a 60 cm
• Angoli snodati FF20 per soluzioni in caso di angoli acuti o ottusi
• Adatto anche per pilastri murali
• Può essere dimensionato per impiego orizzontale — getto unico di solai e pareti in calcestruzzo a vista

Prodotti compatibili / complementi

• Pannelli a tre strati per casseforme (Doka)
• Giunti e sigillature per calcestruzzo a vista
• Sistema passerelle Xsafe plus (accessi e protezione)

Caratteristiche / specifiche tecniche

• Denominazione modello: FF20
• Passo elementi: 25 cm
• Larghezze elementi: quattro larghezze standard
• Altezze elementi: tre altezze; elementi standard 2,75 m simmetrici e reversibili
• Altezza massima pratica con elementi di sovrapposizione: fino a 6,50 m
• Spessori parete per angoli: fino a 60 cm
• Rivestimento standard: pannelli a tre strati; rivestimenti speciali possibili
• Bullone di fissaggio FF20 con piastra a stella e dispositivo antirotazione per sovrapposizioni senza scorrimento
• Connettore di elementi: FF20/50 Z per giunzioni serrate e sicure per la gru
• Fornito in elementi standard premontati, pronto all'uso in cantiere
• Adatto per finiture in calcestruzzo a vista e per l'uso con accessori e passerelle di lavoro
