Cassaforma circolare H20

curvacircolarein legno

Panoramica

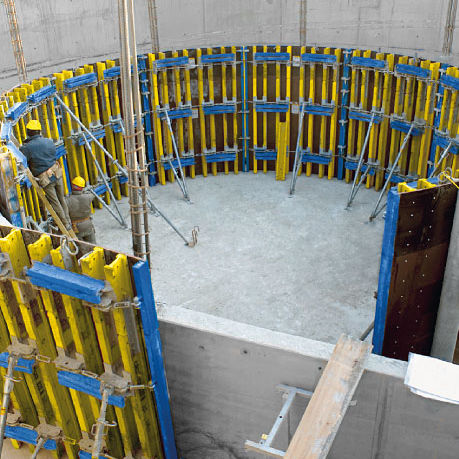

La cassaforma circolare H20 è un sistema pratico per realizzare pareti in calcestruzzo lisce e circolari con raggi regolabili in continuo a partire da 3,50 m. Il sistema è fornito con elementi premontati e pronti all'uso per facce interne ed esterne.

Vantaggi principali

• Economico: riduce i costi di noleggio e manodopera; solo un ancoraggio ogni 1,50 m²; minori quantità di magazzino grazie agli elementi adattabili.
• Raggi regolabili in continuo: curve precise da 3,50 m in su tramite vitoni di regolazione e una pratica griglia delle altezze; pannello Dokaplex 21 mm, flessibile e ad alta portata.
• Rapida gestione in cantiere: un unico dispositivo di collegamento (morsetto regolabile 10 cm); facile combinazione con Framax Xlife, Alu‑Framax Xlife e cassaforma per pilastri RS; i raggi si regolano girando i vitoni e si verificano con dime flessibili.

Sistema
Gli elementi della cassaforma circolare si regolano in modo continuo con riferimento a una dima flessibile. Un profilo di estremità speciale consente la connessione con altri sistemi Doka come Framax Xlife o cassaforme per pilastri RS.

Griglia dimensionale degli elementi

• Sono sufficienti due larghezze di elemento per tutti i raggi fino a 3,50 m: elemento interno 2,40 m, elemento esterno 2,50 m.
• Griglia pratica delle altezze: cinque altezze di elemento disponibili.

Impiego
Gli elementi premontati e pronti all'uso (uno per interno e uno per esterno) si regolano in continuo con una dima flessibile per ottenere raggi fino a 3,50 m. I raggi sono impostati tramite rotazione dei vitoni per assicurare un flusso di lavoro regolare.

Prodotti e accessori consigliati (selezione)

• Dokaplex 21 mm (pannello di cassaforma)
• Morsetto regolabile 10 cm (dispositivo di collegamento)
• Profilo di estremità speciale per collegamento a Framax Xlife, Alu‑Framax Xlife, cassaforma per pilastri RS

Specifiche tecniche

• Marca: Doka
• Modello: H20
• Raggio minimo utilizzabile: da 3,50 m (regolazione continua)
• Pannello: Dokaplex 21 mm
• Larghezze elementi: interno 2,40 m; esterno 2,50 m
• Altezze elementi: 5 altezze nella griglia pratica
• Ancoraggi: indicazione tipica 1 ancoraggio / 1,50 m²
• Collegamento: morsetto regolabile 10 cm
• Stato di consegna: elementi premontati, pronti all'uso
• Metodo di regolazione: regolazione continua tramite vitoni; verifica con dime flessibili
