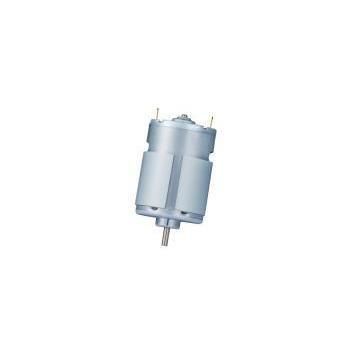

Motore DC RS-3650ST series

a spazzola36 V3 V

Panoramica del prodotto
La serie RS-3650ST è un motore DC a spazzole classe 36 mm (standard 540/550) con lunghezza corpo di 50 mm e avvolgimento ST ottimizzato per elevato momento torcente. Supporta un ampio intervallo di tensione (3 V–36 V), varianti fino a ~37 W e coppie di stallo fino a circa 2,3 kg·cm. Applicazioni tipiche: attuatori automotive, controllo elettronico farfalla e elettrodomestici ad alta potenza.

Punti chiave per buyer e progettisti

• Categoria prodotto: motori DC a spazzole
• Famiglia: serie RS-3650ST (classe 36 mm)
• Brand / manufacturer: KWC Motor
• Applicazioni tipiche: attuatori sedili auto, ETC, aspirapolvere potenti, modelli RC, pompe

Specifiche principali

• Diametro: 36 mm
• Lunghezza corpo: 50 mm (standard)
• Gamma di tensione: 3 V – 36 V (dipende dalla variante)
• Potenza in uscita: fino a 37,35 W (es. RS-36505ST-6013)
• Coppia di stallo: fino a ≈2,3 kg·cm (riferimento serie)
• Diametro albero: 3,175 mm (standard)

Applicazioni target e soluzioni
La famiglia RS-3650ST è pensata per ambienti ad alta richiesta di carico e affidabilità, dove servono coppia elevata a bassa velocità e ingombro compatto. Aree consigliate:

• Attuatori elettrici automotive — regolazione sedile, controllo elettronico farfalla: varianti con elevata coppia di spunto e opzioni EMC specifiche.
• Modelli RC e elettrodomestici ad alta potenza — modelli RC da competizione, aspirapolvere potenti, pompe: alcune varianti raggiungono 31.500 rpm e ~37 W.

Tabella prestazioni modelli selezionati
Modello | Tensione operativa (range) | Tensione nominale | Velocità a vuoto | Velocità @ efficienza max | Potenza | Coppia di stallo
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21.900 rpm | 18.250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18.000 rpm | 15.302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31.500 rpm | 26.420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9.400 rpm | 8.040 rpm | 22.25 W | 1567 g·cm

Note sulla personalizzazione
Diametro albero standard 3,175 mm; lunghezza corpo 50 mm. Opzioni: albero a D, doppio albero, cavi pre-saldati, condensatori/varistori per soppressione EMC, connettori, integrazione di riduttori e avvolgimenti alternativi per bassa velocità/alto coppia o ampia gamma di tensione. Tempi e prezzi dipendono da specifica, quantità e opzioni richieste.

Qualità, produzione e approvvigionamento
Conformità a dimensioni 540/550 per intercambiabilità. Produzione su linee automatizzate con ispezione al 100% su rumorosità e corrente. Materiali e processi conformi a RoHS / REACH ove applicabile.

Caratteristiche / specifiche tecniche

• Famiglia modello: RS-3650ST
• Classe diametro: 36 mm
• Lunghezza corpo: 50 mm (standard)
• Gamma tensione: 3 V – 36 V
• Potenza rappresentativa: fino a ≈37,35 W
• Velocità a vuoto es.: fino a 31.500 rpm
• Coppia di stallo es.: fino a ≈2363 g·cm (≈2,3 kg·cm)
• Diametro albero: 3,175 mm
• Avvolgimento: ST per coppia elevata; avvolgimenti personalizzati disponibili
• Personalizzazione: supporto OEM/ODM per tensione, velocità, coppia, albero, cablaggio, riduttore, EMC
