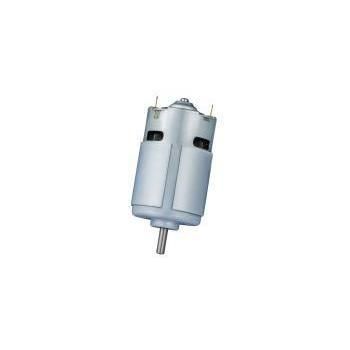

Motore DC RS-4266DT series

a spazzola12 V36 V

Panoramica prodotto RS-4266DT
Il RS-4266DT è un motore DC spazzolato della classe 42 mm con scocca estesa di 66 mm. La lunghezza aumentata incrementa la lunghezza del rotore e l'area magnetica attiva rispetto alla piattaforma RS-4260, consentendo coppia continua maggiore e densità di potenza superiore. Il supporto commerciale tipico copre 12–36 V; sono previste personalizzazioni OEM/ODM approfondite.

Punti chiave per responsabili tecnici

• Categoria prodotto: motori DC spazzolati
• Famiglia motore: motore DC spazzolato, classe 42 mm
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: tende elettriche heavy-duty, tapparelle, trapani elettrici, avvitatori elettrici, impianti di automazione

Segnali di specifica

• Diametro (OD): 42,0 mm (OD riportato 42,2 mm)
• Lunghezza corpo (can): 66,0 mm
• Tensione: supporto commerciale tipico 12–36 V (a seconda del modello; alcune varianti 6–36 V)
• Potenza in uscita: fino a ~85 W (dipendente dal modello)

Personalizzazione e approvvigionamento
KWC Motor offre opzioni OEM/ODM per avvolgimenti, range di tensione, profili velocità/coppia, design dell'albero (inclusi D‑cut e zigrinato), cavi pre-saldati o connettori, integrazione di riduttori e soppressione EMC/EMI. Prezzo e tempi dipendono da applicazione, specifiche, quantità e requisiti di personalizzazione.

Applicazioni target e soluzioni
Con un can da 66 mm, RS-4266DT fornisce maggiore riserva di coppia rispetto alle varianti da 42 mm più corte. È adatto ad applicazioni che richiedono coppia elevata a bassa velocità o maggiore densità di potenza in un ingombro diametrale limitato, come attuatori per smart‑home e utensili portatili o da banco.

Tende e tapparelle heavy-duty
Adatto a grandi tende motorizzate, tapparelle e attuatori finestra che richiedono funzionamento a bassa velocità e alto torque. Abbinare a un riduttore adeguato per incrementare la capacità di sollevamento e stabilizzare le prestazioni a bassa velocità.

Utensili elettrici e automazione
Applicabile a trapani portatili, avvitatori elettrici e azionamenti per nastri trasportatori o sistemi di automazione. Alcune varianti erogano fino a ~85 W e coppie di stallo adatte a cicli di lavoro intensivi; verificare limiti termici e ciclo operativo per modello.

Specifiche tecniche RS-4266DT
Fonte dati: scheda tecnica KWC RS-4266DT.
RS-42663DT-5080 | 12,0V–18,0V | Nominale 12,0V | No-load 5.000 rpm | Vel. @ eff. max 4.279 rpm | Output 26,4 W | Stallo 4167 g·cm
RS-42663DT-31150 | 12,0V–36,0V | Nominale 24,0V | No-load 5.300 rpm | Vel. @ eff. max 4.446 rpm | Output 19,5 W | Stallo 2650 g·cm
RS-42665DT-8014 | 6,0V–18,0V | Nominale 12,0V | No-load 13.500 rpm | Vel. @ eff. max 11.832 rpm | Output 85,3 W | Stallo 5684 g·cm
RS-42665DT-29100 | 24,0V–36,0V | Nominale 24,0V | No-load 4.000 rpm | Vel. @ eff. max 3.305 rpm | Output 16,5 W | Stallo 2800 g·cm

Note di personalizzazione
OD: 42,2 mm; lunghezza can: 66,0 mm; diametro albero standard: 5,0 mm. Alberi D‑cut, alberi zigrinati, lunghezze dell'albero modificate, componenti EMC, connettori e opzioni di avvolgimento specifiche per l'applicazione sono disponibili su richiesta.

Caratteristiche / riepilogo tecnico

• Modello / serie: RS-4266DT
• Diametro rappresentativo: classe 42 mm
• Lunghezza can estesa: 66,0 mm
• Albero standard: 5,0 mm (opzioni: D‑cut, zigrinato, personalizzato)
• Gamma di tensione tipica: 6–36 V (dipende dal modello; supporto commerciale 12–36 V)
• Potenza massima/tipica: fino a ~85 W (dipendente dalla variante)
• Esempi di coppia di stallo: fino a ~5,6 kg·cm (5684 g·cm nella variante elencata)
• Applicazioni: tende pesanti, tapparelle, attuatori, utensili, automazione
• Personalizzazione: avvolgimenti, albero, cavi/connettori, integrazione riduttore, soppressione EMC/EMI
