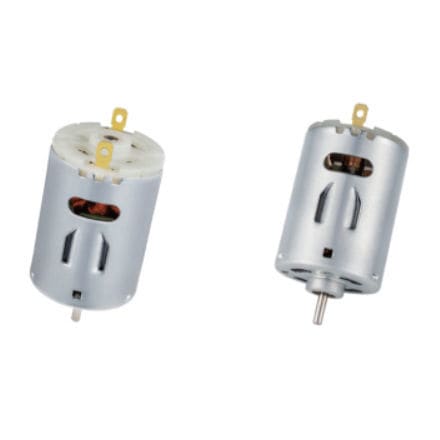

Motore DC RS-3650SS series

a spazzola48 V2.4 V

Panoramica del prodotto
RS-3650SS è un motore DC spazzolato da 36 mm di diametro con lunghezza corpo 50 mm (classe 540/550), prodotto da KWC Motor, Dongguan KWC Machinery Co., Ltd. Supporta un ampio intervallo di tensione ed è comunemente impiegato in aspirapolvere portatili, pompe aria/acqua e veicoli e imbarcazioni RC. Le varianti spaziano da unità coppia-elevata a bassa velocità a versioni ad alta velocità fino a ~29.500 rpm e circa 52 W di potenza.

Punti chiave per responsabili di progettazione e acquisti

• Categoria prodotto: motori DC spazzolati
• Famiglia motore: motore DC con spazzole
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: aspirapolvere portatili, pompe aria/acqua, gonfiatori portatili, veicoli/ barche RC

Indicatori di specifica

• Diametro: 36 mm
• Lunghezza corpo: 50 mm (standard per varianti RS-3650SS)
• Tensione: 2,4 V–48 V (dipende dal modello; ampia gamma, personalizzazione disponibile)
• Velocità: fino a ~30.000 rpm a seconda di modello e tensione
• Potenza erogata: fino a ~52 W

Personalizzazione e note di approvvigionamento
KWC Motor supporta personalizzazioni OEM/ODM per tensione, velocità, coppia, design dell'albero, cavi/connettori, integrazione di riduttori, requisiti di controllo e obiettivi EMC/rumore. Prezzi e tempi vengono confermati dopo verifica di applicazione, specifiche, quantità e requisiti di customizzazione. Avvolgimenti personalizzati e tuning delle prestazioni disponibili per l'ampia gamma di tensione.

Applicazioni target e soluzioni

• Generale: pompe, valvole e applicazioni consumer o RC che richiedono un formato motore da 36 mm
• Modelli RC: adatto per auto RC, barche RC e propulsori subacquei; es. RS-36503SS-6032 raggiunge ~29.500 rpm con >50 W
• Pompe aria/acqua e aspirapolvere: impiegato in gonfiatori portatili, pompe a membrana e aspirapolvere manuali; la lunghezza statore di 50 mm consente coppia maggiore per mantenere la velocità sotto carico

Specifiche tecniche RS-3650SS (da datasheet)
Modello | Tensione operativa (Range) | Tensione nominale | Velocità a vuoto | Velocità @ efficienza max | Potenza in uscita | Coppia di blocco
RS-36503SS-7515 | 2,4 V–4,8 V | 3,6 V | 21.500 rpm | 16.644 rpm | 23,7 W | 614 g·cm
RS-36503SS-6032 | 6,0 V–12,0 V | 12,0 V | 29.500 rpm | 24.016 rpm | 52,1 W | 1.138 g·cm
RS-36505SS-2780 | 12,0 V–24,0 V | 12,0 V | 5.000 rpm | 4.120 rpm | 7,27 W | 977 g·cm
RS-36505SS-19150 | 12,0 V–48,0 V | 24,0 V | 5.600 rpm | 4.500 rpm | 9,20 W | 815 g·cm

*Note di personalizzazione: diametro albero standard 3,175 mm; D-shaft, doppio albero e componenti di soppressione EMC/EMI disponibili su richiesta.*

Caratteristiche / specifiche tecniche

• Serie / Modello: RS-3650SS
• Diametro esterno: 36 mm
• Lunghezza statore / corpo: 50 mm (standard)
• Intervallo di tensione: 2,4 V–48 V (dipende dal modello)
• Velocità a vuoto tipiche: da ~5.000 rpm a ~29.500 rpm
• Potenza massima: fino a ~52,1 W
• Esempi di coppia di blocco: 614 g·cm, 1.138 g·cm, 977 g·cm, 815 g·cm
• Diametro albero: 3,175 mm (standard; opzioni D-shaft e doppio albero disponibili)
• Applicazioni tipiche: aspirapolvere portatili, pompe aria/acqua, gonfiatori portatili, pompe a membrana, auto/barche RC, propulsori subacquei
• Conformità / qualità: materiali conformi ROHS / REACH; ispezione 100% con test di rumore e corrente
