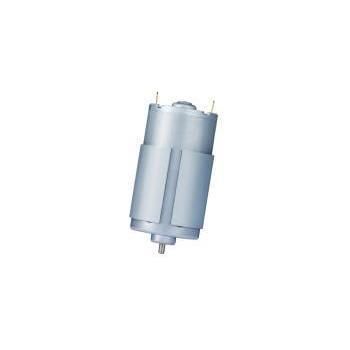

Motore a spazzola RS-3665ST series

DC6 V18 V

Panoramica del prodotto
RS-3665ST è un motore DC spazzolato da 36 mm con corpo esteso da 65 mm prodotto da KWC Motor. Fornisce coppia e potenza superiori rispetto a unità 555 standard, supporta un ampio intervallo di tensione (3–36 V) e dispone di varianti ottimizzate per tensioni nominali, velocità e rapporti coppia/velocità diversi.

Punti chiave per responsabili di progettazione e acquisti

• Categoria prodotto: Motori DC spazzolati
• Famiglia: Serie RS-3665ST
• Marca / produttore: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Applicazioni tipiche: trapani portatili, ventilatori portatili, pompe, apparecchiature di automazione

Parametri di riferimento

• Diametro: 36 mm
• Lunghezza corpo (can): 65 mm
• Intervallo di tensione: 3 V – 36 V (dipende dal modello)
• Velocità massima a vuoto (variante ad alta velocità): fino a 20.500 rpm

Applicazioni target e soluzioni
La can da 65 mm del RS-3665ST aumenta il flusso magnetico e la riserva di coppia rispetto ai motori 555 standard, permettendo coppie di stallo superiori per utensili portatili gravosi e dispositivi ad alto flusso d’aria.

• Utensili elettrici di livello industriale: Adatto per trapani, avvitatori a batteria e seghe; coppia elevata a basse velocità e maggiore massa termica per cicli di lavoro prolungati.
• Ventilatori portatili ad alto flusso e applicazioni pompe: Idoneo per ventilatori portatili ad alta potenza, gonfiatori e aspiratori; la variante RS-36653ST-6431 raggiunge 20.500 rpm e può azionare giranti più grandi.

Personalizzazione e approvvigionamento
KWC supporta personalizzazioni OEM/ODM inclusi tensione, velocità, coppia, progettazione dell’albero, opzioni cavo/connettore, integrazione di ingranaggi, requisiti di controllo, tipo di spazzola, lunghezza dell’albero e ventola interna. Prezzi e tempi si confermano dopo aver definito applicazione, specifiche, quantità e requisiti di personalizzazione.

Specifiche tecniche RS-3665ST
Modello | Tensione di funzionamento (Intervallo) | Tensione nominale | Velocità a vuoto | Velocità @ Efficienza max | Potenza in uscita | Coppia di stallo
RS-36653ST-9012 | 3,0 V – 9,0 V | 6,0 V | 17.000 rpm | 14.779 rpm | 49,49 W | 3864 g·cm
RS-36653ST-6431 | 12,0 V – 18,0 V | 18,0 V | 20.500 rpm | 18.175 rpm | 45,59 W | 4100 g·cm
RS-366555T-3750 | 6,0 V – 24,0 V | 6,0 V | 2.000 rpm | 1.621 rpm | 4,37 W | 1560 g·cm
RS-36655ST-23120 | 24,0 V – 36,0 V | 30,0 V | 5.000 rpm | 4.330 rpm | 13,50 W | 2273 g·cm

Note di personalizzazione

• Diametro albero: 3,175 mm (tipico)
• Lunghezza can: 65,0 mm
• Opzioni: tipo di spazzola (carbonio/metallo), lunghezza albero, ventola interna, cuscinetto anteriore, albero a D o zigrinato, cavi pre-saldati, condensatori e connettori

Riepilogo tecnico / Specifiche

• Serie / Modello: RS-3665ST
• Diametro: 36 mm (≈ 35,8 mm come riferimento)
• Lunghezza corpo: 65 mm
• Intervallo di tensione: 3 V – 36 V (a seconda della variante)
• Tensioni nominali (esempi): 6,0 V, 18,0 V, 30,0 V
• Velocità a vuoto: fino a 20.500 rpm
• Potenza in uscita: circa 4,37 W – 49,49 W
• Coppia di stallo: fino a ~4,1 kg·cm (4100 g·cm)
• Conformità: materiali conformi ROHS / REACH; test di durata e stallo per profili applicativi di utensili
