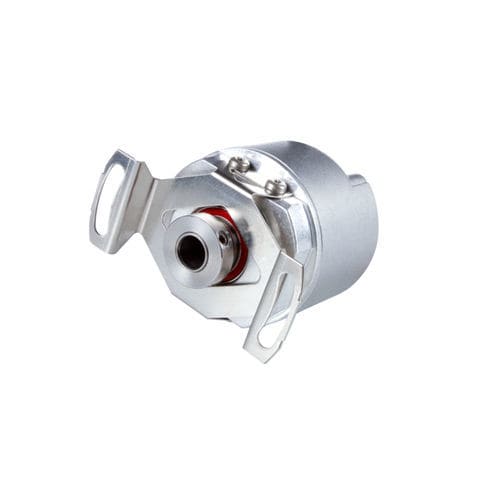

Encoder rotativo incrementale ERN 1000

con albero cavo non traversante5 V DC4,5 V DC

Encoder rotativi incrementali con cuscinetto integrato Elevata tolleranza assiale fino a ±0,5 mm Albero cavo cieco Precisione di posizionamento fino a ±18" Interfacce: 1 VPP, TTL e HTL Diametro dell'alloggiamento ≈ 35 mm Accoppiamento diretto dell’albero L’albero cavo dell’encoder ne consente l’accoppiamento diretto all’albero di accoppiamento. Non è necessario alcun accoppiamento aggiuntivo del rotore. L’elevata rigidità consente larghezze di banda del circuito di controllo più elevate, riducendo al contempo in modo significativo l’imprecisione e la complessità di installazione. Posizionamento preciso Gli encoder rotativi con cuscinetto e accoppiamento dello statore garantiscono una precisione costantemente elevata. Grazie a componenti perfettamente abbinati, si raggiungono precisioni di sistema fino a ±18 secondi d’arco. Accoppiamento flessibile L’accoppiamento dello statore compensa il gioco tra il motore e l’encoder rotativo, correggendo così le imprecisioni. È possibile compensare in modo affidabile anche inclinazioni e giochi assiali fino a ±0,5 mm. Il giunto statore facilita inoltre il montaggio su superfici piane. Design compatto Gli encoder rotativi di questa serie si contraddistinguono per elevata robustezza e affidabilità in un design compatto con un diametro esterno di soli 35 mm. Il loro ingombro ridotto li rende ideali per spazi di installazione molto ristretti.
