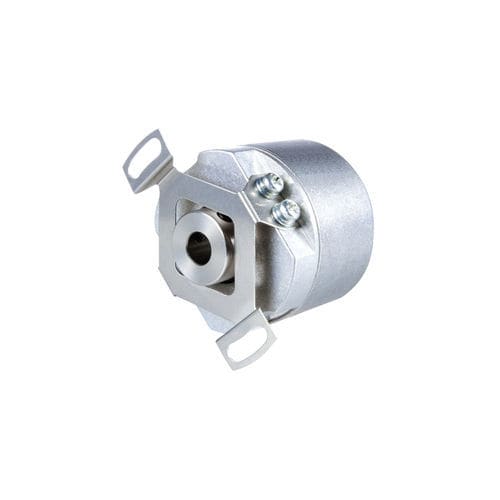

Encoder rotativo incrementale ERN 1023

a vie di commutazione5 V DC4,5 V DC

Encoder rotativo incrementale con cuscinetto integrato Tolleranza assiale fino a ±0,15 mm Diametro dell'albero cavo cieco: 6 mm Precisione di posizionamento fino a ±130" Fino a 8192 periodi di segnale per giro Temperatura massima di esercizio: 90 °C Interfaccia: TTL Accoppiamento diretto dell’albero L’albero cavo consente di accoppiare direttamente l’encoder rotativo all’albero di accoppiamento. Non è necessario un accoppiamento aggiuntivo del rotore. L’elevata rigidità che ne deriva consente larghezze di banda più elevate nel circuito di controllo, riduce l’imprecisione e semplifica l’installazione. Segnali di commutazione a blocchi Oltre ai segnali TTL, gli encoder rotativi di questa serie emettono anche segnali di commutazione a blocchi U, V e W per il controllo diretto della commutazione. Questi encoder rotativi possono quindi essere utilizzati direttamente sulla maggior parte dei sistemi elettronici a valle per il controllo dei motori. Accoppiamento flessibile L’accoppiamento dello statore compensa il gioco tra il motore e l’encoder rotativo, correggendo in modo affidabile le imprecisioni. È possibile compensare anche l’inclinazione e il gioco assiale. L’accoppiamento dello statore facilita inoltre il montaggio su superfici piane. Design compatto Gli encoder di questa serie si contraddistinguono per l’elevata robustezza e affidabilità in un design compatto, con un diametro esterno di soli 35 mm. Il loro ingombro ridotto li rende ideali per spazi di installazione ristretti.
