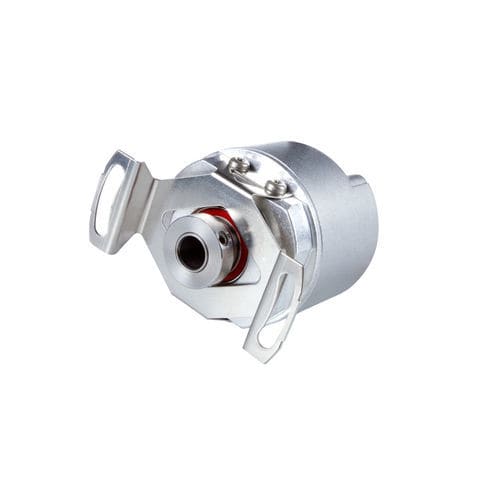

Encoder rotativo assoluto ECN 1000

23 bitsmultigiroad albero cavo

Encoder rotativi assoluti con cuscinetto integrato Elevata tolleranza assiale fino a ±0,5 mm Albero cavo cieco da Ø 6 mm Precisione di posizionamento fino a ±60" 8 388 608 posizioni/giro Funzionalità multigiro fino a 4096 giri Temperatura massima di esercizio: 100 °C Interfacce: EnDat e DRIVE-CLiQ Accoppiamento diretto dell’albero L’albero cavo dell’encoder ne consente l’accoppiamento diretto all’albero di collegamento. Non è necessario alcun accoppiamento aggiuntivo del rotore. L’elevata rigidità consente larghezze di banda del circuito di regolazione più elevate, riducendo al contempo in modo significativo l’imprecisione e la complessità di installazione. Posizionamento preciso Gli encoder rotativi con accoppiamento a cuscinetto e statore garantiscono una precisione costantemente elevata. Grazie a componenti perfettamente abbinati, si raggiungono precisioni di sistema fino a ±60 secondi d’arco. Accoppiamento flessibile L’accoppiamento dello statore compensa il gioco tra il motore e l’encoder rotativo, correggendo così le imprecisioni. È possibile compensare in modo affidabile anche inclinazioni e giochi assiali fino a ±0,5 mm. L’accoppiamento dello statore facilita inoltre il montaggio su superfici piane. Design compatto Gli encoder rotativi di questa serie si contraddistinguono per l’elevata robustezza e affidabilità in un design molto compatto con un diametro esterno di soli 35 mm. Il loro ingombro ridotto li rende ideali per spazi di installazione molto ristretti.
