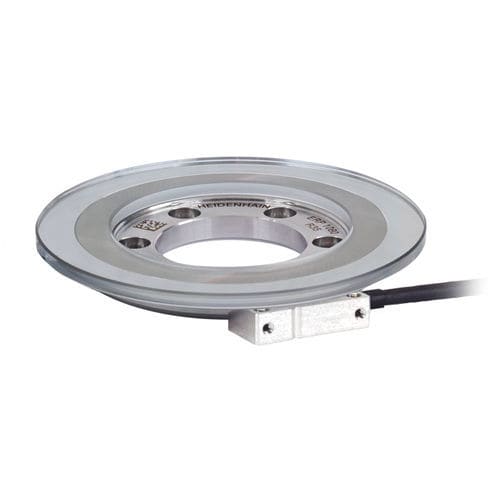

Encoder angolare incrementale ERP 1000

otticoin vetroad alta risoluzione

Encoder angolari ottici incrementali con risoluzione e precisione molto elevate Risoluzione e precisione molto elevate Massa ridotta e basso momento d'inerzia Display LED integrato Precisione di graduazione: da ±0,9” a ±4” Periodi di segnale: da 23 000 a 63 000 Diametri: da 57 mm a 151 mm Interfacce: TTL, 1 VPP, EnDat 2.2. Indicatore di qualità del segnale Un LED multicolore nel connettore dei modelli ERP 1010 ed ERP 1070 consente una valutazione affidabile dei segnali incrementali e del segnale del segno di riferimento. La qualità del segnale è indicata da colori diversi. Un LED blu si accende quando viene superato il segno di riferimento. Scansione ad alta precisione Passi di misura molto piccoli ed elevata precisione: gli encoder angolari della serie ERP 1000 utilizzano la scansione interferenziale. Un reticolo di fase applicato su un substrato di vetro funge da standard di misura. Qualità del segnale costante L’ASIC HSP 1.0 sviluppato da HEIDENHAIN garantisce una qualità del segnale di scansione costantemente elevata. L’ASIC compensa la diminuzione dell’ampiezza del segnale aumentando la corrente del LED, mantenendo così la forma ottimale del segnale in presenza di contaminazioni. Anche il rumore viene mantenuto uniformemente basso. Facilità di installazione I periodi di segnale brevi richiedono normalmente tolleranze di montaggio molto strette per la distanza tra la testina di scansione e lo standard di misura. La serie ERP 1000 è particolarmente facile da installare grazie alle sue ampie tolleranze di montaggio, all’interno delle quali la qualità dei segnali di uscita risulta influenzata in misura minima.
