Banco di prova di carica statica BYC 400

di faticacontrollato da computera motore

Panoramica

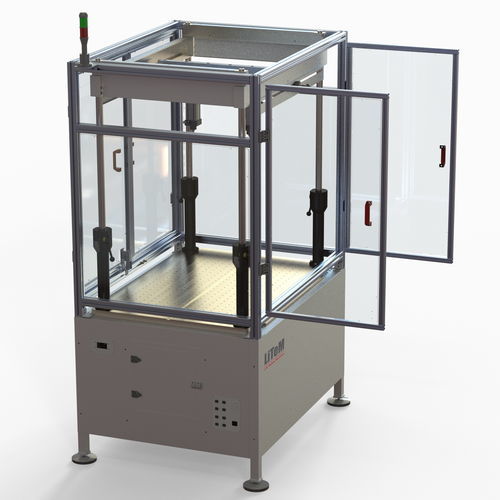

Il telaio BYC-400 appartiene alla famiglia MF-P (Telaio modulare pneumatico) di sistemi modulari pneumatici, progettati e realizzati per eseguire prove statiche, di fatica e di rigidità su materiali e componenti finiti. Il banco prova BYC-400 è progettato per soddisfare le esigenze di prova nei settori bici, e-bike e motocicli secondo le norme ISO 4210 e EN 15194. È disponibile una serie completa di morsetti e utensili di bloccaggio per queste prove.

Costruzione e caratteristiche principali
I dettagli costruttivi rendono il BYC-400 un sistema flessibile e affidabile per diversi tipi di prova. Il piano di lavoro è dotato di fori a passo costante per il bloccaggio di componenti complessi. La traversa superiore ospita due attuatori verticali e consente il posizionamento in X-Y nell'area di lavoro. Colonne telescopiche ad azionamento elettrico garantiscono il posizionamento in Z e la rigidità necessaria per l'esecuzione corretta delle prove. Gli attuatori possono essere montati anche in orizzontale per garantire la massima flessibilità nelle configurazioni complesse. L'area di prova è protetta da pannelli in policarbonato che assicurano perfetta visibilità durante le prove. Il sistema di interblocco degli accessi garantisce la sicurezza dell'operatore. Il sistema è compatibile con i kit di attuatori pneumatici K-PN, le staffe di ancoraggio correlate e i controller Real Time RTC 9000.

Utilità e vantaggi

• Funzionamento senza olio
• Elevata flessibilità
• Semplicità d'uso

Applicazioni

• Prove statiche, di fatica e di rigidità sulla forcella anteriore
• Prove statiche, di fatica e di rigidità sui telai
• Prove statiche, di fatica e di rigidità sui reggisella
• Prove statiche, di fatica e di rigidità sui sistemi frenanti (leva del freno)
• Prove statiche, di fatica e di rigidità sui gruppi pedali e pedivelle

Caratteristiche / Specifiche tecniche

• Famiglia modello: MF-P (Telaio modulare pneumatico)
• Modello: BYC-400
• Norme: progettato per soddisfare i requisiti ISO 4210 e EN 15194 per i test su biciclette e e-bike
• Disposizione attuatori: due attuatori verticali montati sulla traversa superiore con posizionamento X-Y; possibile montaggio orizzontale
• Colonne: colonne telescopiche ad azionamento elettrico per il posizionamento in Z
• Sistema di fissaggio: fori a passo costante sul piano di lavoro per fissaggi versatili
• Sicurezza: pannelli protettivi in policarbonato con sistema di interblocco delle aperture
• Compatibilità: kit di attuatori pneumatici K-PN e controller Real Time RTC 9000
• Accessori disponibili: serie completa di morsetti per prove nel settore bici e moto
