Software di programmazione PROFILE EDITOR

di acquisizione e di analisi per datidi regolazioneper test

Panoramica
Il software tool PROFILE EDITOR è un componente aggiuntivo della suite SX che consente di eseguire prove cicliche di fatica a profilo variabile. Il profilo può essere generato direttamente sull'interfaccia o importato da un file di testo esterno.

Scopo
PROFILE EDITOR viene utilizzato per replicare storie di carico variabili acquisite tramite sensori e datalogger montati sul componente durante il funzionamento o in test sul campo. È particolarmente indicato per procedure standardizzate come la ISO 4210-6 per prove su pedivelle.

Modalità di controllo

• Controllo di posizione
• Controllo di forza
• Controllo con Encoder

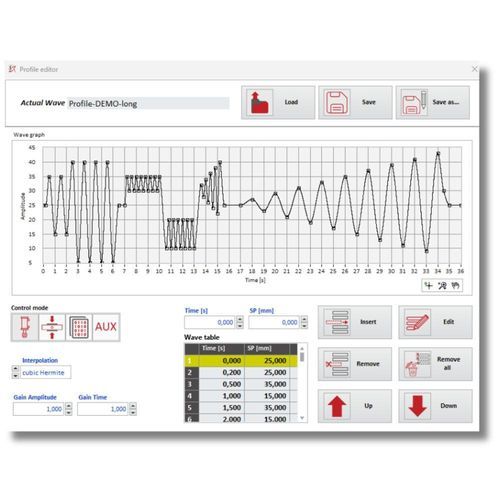

Modifica ed esecuzione dei profili
Le funzioni Gain Amplitude e Gain Time permettono di scalare rapidamente ampiezza e base temporale del profilo senza riprogrammare l'intera sequenza. Sono disponibili cinque modalità di interpolazione per definire i punti che compongono il profilo, consentendo una riproduzione accurata delle curve misurate.

Supporto multi-asse
PROFILE EDITOR è compatibile con i sistemi multi-asse TX-2 e TDX-2. È possibile assegnare una storia di carico diversa a ciascun attuatore ed eseguire i profili in modo sincrono, con gestione della relazione di fase tramite il software SX.

Applicazioni
Adatto per prove di fatica in laboratorio e in campo quando è necessaria la replica di profili di carico rilevati in servizio, incluse le prove su pedivelle conformi a ISO 4210-6.

Caratteristiche / specifiche tecniche

• Componente della suite software SX per controller di prova in tempo reale
• Consente prove cicliche di fatica a profilo variabile
• Creazione del profilo tramite interfaccia software o file di testo esterno
• Modalità di controllo compatibili: Posizione, Forza, Encoder
• Regolazioni Gain Amplitude e Gain Time per rapido ridimensionamento del profilo
• Cinque modalità di interpolazione per la definizione dei punti del profilo
• Supporta sistemi multi-asse TX-2 e TDX-2 con profili per attuatore
• Esecuzione sincrona e gestione delle fasi tra attuatori
• Applicabile per prove di fatica su pedivelle secondo ISO 4210-6
