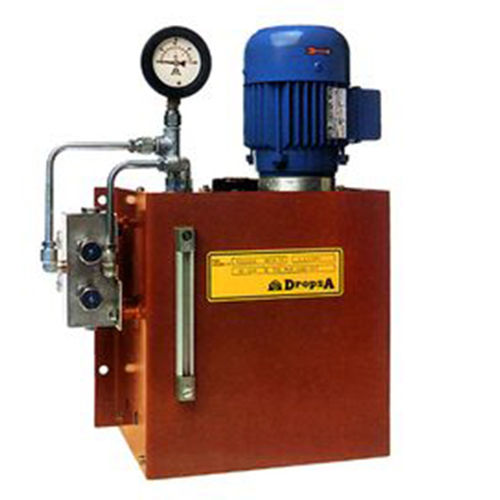

Unità di lubrificazione a olio 1222000

a fila doppiaelettricaautomatica

Queste unità di lubrificazione sono state progettate e realizzate allo scopo di fornire una centralina compatta e funzionale per l'alimentazione e il controllo del corretto funzionamento di impianti a linea doppia ad olio. L'unità è composta da: - una pompa ad ingranaggi con una portata di 250 cm³ al minuto azionata da un motore elettrico trifase - un serbatoio in lamiera d'acciaio della capacità di 6 litri - un invertitore idraulico - un manometro che segnala la pressione nella linea collegata alla pompa. Il misuratore (con un temporaneo azzeramento) segnala anche il momento in cui avviane la linea di inversione. L'invertitore idraulico alimenta automaticamente le due linee di lubrificazioni alternativamente. Un'ulteriore garanzia di sicurezza del sistema è data da un contatto Reed nel serbatoio elettrico del livello minimo Un interruttore a pressione (per pompa modello 1222070 solo) controllerà la sicurezza di funzionamento del sistema inviando la segnalazione a un quadro elettrico (disponibile su richiesta) che la pressione ha raggiunto il valore impostato. Caratteristiche: - Portata 250 cm³/min (a 1500 giri/min) - Pressione max. d'esercizio 100 bar (10 MPa) - Lubrificante Olio con viscosità 15 ÷ 1000 cSt alla temperatura di lavoro del fluido - Motore Trifase 220/380V - 50 Hz - 0,18 kW a norme MEC. Grandezza 63,grado di protezione IP 44 (a richiesta IP 55). A richiesta, da specificare in fase d'ordine, altre tensioni, frequenze, gradi di protezione e motori a norme elettriche CSA - Capacità del serbatoio 6 litri in lamiera d'acciaio completo di tappo di caricamento con filtro e di indicatore visivo di livello - Uscita lubrificante G 3/8 UNI ISO 228/1
