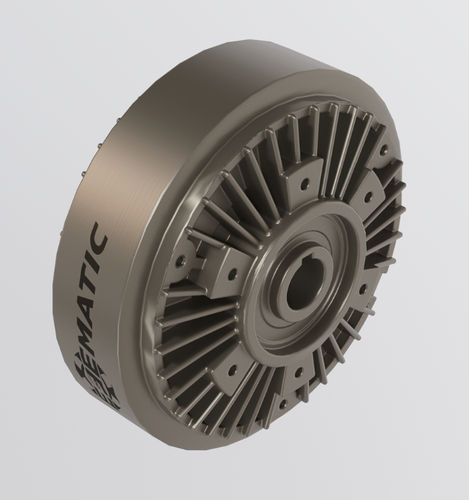

Freno a polvere CTS-PBR series

elettromagneticoper svolgitoredi controllo tensione

Descrizione
Freno elettromagnetico a polvere progettato per un controllo preciso della tensione del nastro nei processi di svolgimento e avvolgimento. La coppia è regolata tramite attrazione e rilascio di particelle magnetiche, consentendo regolazioni accurate su un'ampia gamma di diametri di bobina. Possibile integrazione di sensori ed elettronica di controllo per automatizzare la gestione della tensione.

Funzionamento
Richiede alimentazione 24 V DC. Il comando è tramite ingresso 0–10 V, pilotabile tramite potenziometro manuale o elettronica PWM. Gli ingressi dei sensori (sensori diametro, dancer, celle di carico) possono essere elaborati per regolare la coppia frenante e mantenere la tensione in tempo reale.

Assemblaggio

• Opzioni di montaggio per alberi a sbalzo (cantilever).
• Opzioni di montaggio per alberi a doppio supporto.

Controllo della tensione del nastro

• Controllo ad anello aperto: la regolazione viene eseguita manualmente dall'operatore o tramite sensore di diametro; non è presente correzione automatica in tempo reale.
• Controllo ad anello chiuso: utilizza dispositivi di feedback come dancer o celle di carico che confrontano la tensione misurata con un riferimento impostato e regolano automaticamente la coppia per una maggiore precisione del processo.

Applicazioni
Adatto per svolgitori/avvolgitori nei settori packaging, stampa, tessile, carta e altri processi industriali che richiedono tensione stabile del materiale.

Caratteristiche / specificazioni tecniche

• Alimentazione: 24 V DC richiesta.
• Segnale di comando: 0–10 V; compatibile con potenziometro manuale o elettronica PWM.
• Principio di frenata: particelle magnetiche / freno elettromagnetico a polvere.
• Integrazione sensori: sensori diametro, dancer, celle di carico supportati per automazione.
• Modalità di controllo: ad anello aperto (manuale / diametro) e ad anello chiuso (dancer, celle di carico).
• Varianti di montaggio: cantilever e doppio supporto.
• Versioni disponibili: standard e INOX; versioni montate su richiesta.
• Documentazione: datasheet e disegni tecnici disponibili (PDF su richiesta).
