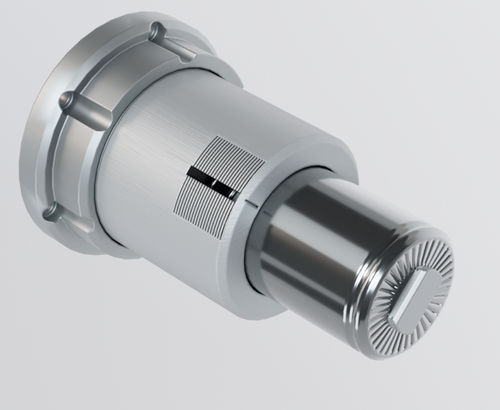

Freno a frizione

meccanicoper albero di trasmissioneper svolgitore

Descrizione
Freni meccanici progettati per il controllo della tensione e l’arresto su bobine di piccolo diametro. La frenata avviene tramite un tampone in feltro azionato assialmente; molle intermedie forniscono smorzamento che assorbe le irregolarità migliorando la sensazione di frenata. Raccomandato per bobine con diametro inferiore a 300 mm.

Funzionamento
Azionamento manuale tramite sistema di regolazione filettato: viene applicato un carico assiale all’albero mediante un meccanismo fisso, una molla intermedia e il tampone in feltro che sfrega con la parte rotante dell’albero. La regolazione filettata consente un controllo preciso della tensione. Per bobine con diametro inferiore a 300 mm, generalmente non è consigliato regolare il freno durante il funzionamento.

Montaggio / Applicazioni

• Per alberi a sbalzo (cantilever)
• Per alberi a doppio supporto
• Controllo tensione per processi di avvolgimento/svolgimento e applicazioni su bobine di piccolo diametro

Varianti e visualizzazioni

• STANDARD FRENO SOLO (variante solo)
• FRENO MECANICO MONTADO CANTILEVER (montaggio cantilever)
• FRENO MECANICO MONTADO DOBLE SUPORT (montaggio doppio supporto)
• FRENO MECANICO DS (visti assemblati / esplosi)

Caratteristiche / specificazioni tecniche

• Azionamento: manuale mediante sistema filettato
• Elemento frenante: tampone in feltro, azionamento assiale
• Molle intermedie: smorzamento per assorbire irregolarità e migliorare la sensazione di frenata
• Regolazione: carico assiale applicato all’albero tramite meccanismo fisso e molla per controllo preciso della tensione
• Diametro consigliato: adatto per bobine inferiori a 300 mm
• Nota operativa: per bobine <300 mm, evitare la regolazione del freno durante il funzionamento
• Configurazioni di montaggio: singolo (solo), cantilever e doppio supporto
• Documentazione: datasheet e viste 2D/3D disponibili su richiesta
