Driver per laser a diodo ad alta potenza UNILDD

La serie uniLDD è costituita da driver per diodi laser ultra-stabili e ad alta potenza con opzione di controllo TEC interno, progettati per un controllo preciso della corrente e della temperatura dei diodi laser. Questi driver sono adatti per il pompaggio di laser a stato solido pompati a diodi (DPSSL) e per l'alimentazione e la modulazione del fascio di laser a diodi diretti, supportando sia la modalità di funzionamento pulsata (QCW) che continua (CW). Compatibili con un'ampia gamma di diodi, tra cui emettitori singoli, barre, stack, VCSEL e LED, i driver uniLDD sono altamente personalizzabili per soddisfare i requisiti specifici degli OEM e possono essere adattati per ottenere prestazioni, costi e dimensioni ottimali. Alcune versioni possono funzionare contemporaneamente come sorgenti di corrente per i diodi laser e come controllori TEC, con un massimo di due canali TEC indipendenti. Caratteristiche

• Campo di corrente da 10 A a 1200 A
• Campo di tensione di conformità da 1 V a 600 V
• Stabilità di corrente dello 0,1% da pk a pk
• Corrente di ondulazione dello 0. 1% da pk a pk
.1% da pk a pk
• Potenza di uscita fino a 6 kW
• Protezioni complete: protezione da transitori di corrente (sovraccarico), spegnimento a circuito aperto, spegnimento per sovratemperatura, spegnimento per brownout della tensione di alimentazione, spegnimento per interblocco
• I driver possono funzionare sia come controllori TEC che come sorgenti di corrente LDD
• Controllo tramite interfacce analogiche e digitali (CAN, RS232); USB, LAN, WLAN disponibili su richiesta
• Design modulare e personalizzabile per le esigenze degli OEM
• Velocità di esecuzione dalla richiesta di informazioni alla prototipazione e alla produzione in grandi volumi

Applicazioni

• Laser industriali Microlavorazioni, saldatura e taglio
• Laser medicali Oftalmologia, dermatologia e chirurgia
• Laser scientifici Ricerca sulla fusione, spettroscopia e fisica delle alte energie

Descrizione i driver per diodi laser uniLDD garantiscono un controllo preciso della corrente e della temperatura, supportando sia il funzionamento a impulsi che quello continuo. Sono compatibili con un'ampia gamma di diodi e possono essere personalizzati per ottenere prestazioni ottimali in vari regimi. Per i clienti OEM di grandi volumi, è possibile rimuovere i componenti non necessari per ottimizzare i costi e le dimensioni. Alcune versioni possono fungere sia da sorgenti di corrente che da controllori TEC, con un massimo di due canali TEC indipendenti. Performance

• Stabilità del ripple di corrente e dell'ampiezza: 0,1% pk-pk
• Tensione di conformità: da 1 V a 600 V (con scheda booster)
• Deriva di corrente: <0,2% su 8 ore dopo 5 minuti di riscaldamento

Varianti del modello e specifiche principali

• UniLDD-C a raffreddamento conduttivo
  • Modalità di funzionamento: CW o QCW
  • Tensione di conformità: 1-70 V (CW), 1-65 V (QCW)
  • Campo di corrente: 10-100 A (CW), fino a 160 A (QCW)
  • Potenza massima: 3 kW
  • Efficienza di conversione di potenza: 90-98%
  • Stabilità dell'ampiezza dell'impulso di corrente: 0,1% da pk a pk
  • Inclinazione di corrente: 0.1% da pk a pk
  • Deriva di corrente: <0,2%
  • Ciclo di lavoro: ≤20% (QCW)
  • Ripetizione: ≤5 kHz (QCW)
  • Dimensioni: 130 x 90 x 30/54 mm
  • Raffreddamento: Conduttivo
• Raffreddamento ad aria forzata uniLDD-A
  • Modalità di funzionamento: CW o QCW
  • Tensione di conformità: 1-50 V (CW), 1-85 V (QCW)
  • Campo di corrente: 10-100 A (CW), fino a 360 A (QCW)
  • Potenza massima: 2 kW
  • Efficienza di conversione di potenza: 90-98%
  • Stabilità dell'ampiezza dell'impulso di corrente: 0,1% da pk a pk
  • Increspatura di corrente: 0.1% da pk a pk
  • Deriva di corrente: <0,2%
  • Ciclo di lavoro: ≤20% (QCW)
  • Ripetizione: ≤5 kHz (QCW)
  • Dimensioni: 208 x 65 x 103 mm
  • Raffreddamento: Aria forzata

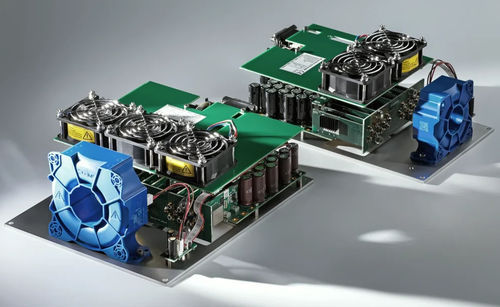

• Bi/Tri-uniLDD ad alta potenza
  • Modalità di funzionamento: CW o QCW
  • Tensione di conformità: 1-50 V (CW), 1-85 V (QCW)
  • Campo di corrente: fino a 1200 A (Tri-uniLDD-A-QCW)
  • Potenza massima: fino a 6 kW
  • Efficienza di conversione della potenza: 90-98%
  • Stabilità dell'ampiezza dell'impulso di corrente: 0,1% da pk a pk
  • Imbito di corrente: 0.1% da pk a pk
  • Deriva di corrente: <0,2%
  • Ciclo di funzionamento: ≤20% (QCW)
  • Ripetizione: ≤5 kHz (QCW)
  • Dimensioni: fino a 250 x 200 x 98 mm
  • Raffreddamento: Aria forzata

Interfaccia

• Interfacce analogiche e digitali (CAN, RS232) di default
• USB, LAN, WLAN disponibili su richiesta (con scheda di comunicazione)
• Pinout analogico completo per abilitazione, interblocco, monitoraggio e controllo

Accessori

• Adattatore CAN-USB (su richiesta, necessario in fase di valutazione)
• Scheda di comunicazione per RS232, USB, LAN, WLAN (su richiesta)
• Scheda di aumento della tensione (su richiesta, per una tensione di conformità più elevata)
• Baseplate (rame o alluminio, inclusa di default o su richiesta)
• Cavi di alimentazione in ingresso/uscita (inclusi su richiesta, personalizzabili)
• Cavi di controllo (inclusi di default)
• Condensatori esterni (su richiesta)

Requisiti fisici e operativi

• Temperatura ambiente operativa: ≤40°C
• Temperatura base operativa: ≤50°C (modelli conduttivi)
• Metodo di raffreddamento: Conduttivo o ad aria forzata a seconda del modello

Caratteristiche / Specifiche tecniche

• Campo di corrente: 10-1200 A (a seconda del modello)
• Tensione di conformità: 1-600 V (con scheda booster)
• Potenza in uscita: fino a 6 kW
• Stabilità di corrente: 0,1% da pk a pk
• Corrente di ondulazione: 0.1% da pk a pk
• Deriva di corrente: <0,2%
• Efficienza di conversione di potenza: 90-98%
• Ciclo di funzionamento: fino al 20% (QCW)
• Ripetizione: fino a 5 kHz (QCW)
• Controllo TEC: 0, 1 o 2 canali, 1-25 A, 1-36 V, 350 W per canale
• Infacce di controllo: Analogica, CAN, RS232 (predefinita); USB, LAN, WLAN (su richiesta)
• Protezioni: Sovraccarico, circuito aperto, sovratemperatura, caduta di tensione, interblocco
• Dimensioni: da 130 x 90 x 30 mm fino a 250 x 200 x 98 mm a seconda del modello
• Raffreddamento: Conduttivo o ad aria forzata
