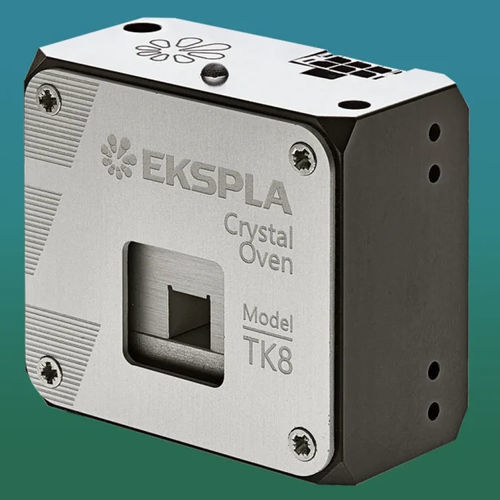

Forno di analisi TK8

di crescita cristallisu misuraper alte temperature

Il TK8 è un forno per cristalli non lineari dotato di un termoregolatore integrato, progettato per un controllo preciso della temperatura dei cristalli non lineari dalla temperatura ambiente fino a 80 °C. Questo dispositivo è adatto per una vasta gamma di cristalli non lineari, inclusi KTP, LBO, CLBO, BBO, KDP, DKDP e LiNbO3, ed è utilizzato per applicazioni di conversione di frequenza come SHG, THG, OPO, SFG e DFG. Il TK8 garantisce un accoppiamento di fase efficiente, mitiga l'assorbimento d'acqua e previene i picchi di assorbimento nei cristalli non lineari. Può ospitare cristalli con aperture fino a 15×15 mm e lunghezze fino a 20 mm, mentre le varianti TK8L e TK8XL sono progettate per cristalli fino a 30 mm e 50 mm di lunghezza, rispettivamente. Ogni forno è specificamente adattato per una data dimensione di apertura del cristallo e non può ospitare cristalli di dimensioni diverse. La temperatura può essere preimpostata in fabbrica o impostata dall'utente tramite il convertitore CAN-USB e il software di Ekspla. Il forno può operare in modalità autonoma o in tempo reale. Versioni personalizzate possono essere fabbricate per cristalli con aperture fino a 60×60 mm o più.

Caratteristiche

• Termoregolatore interno
• Aperture di cristallo personalizzate fino a 60 x 60 mm o più
• Funzionamento ad alta temperatura (fino a 80 °C)
• Alta precisione (±0,5 °C)
• Controllo digitale tramite interfaccia CAN

Applicazioni

• Conversione di frequenza di un raggio laser per SHG, THG, OPO, SFG e DFG

Caratteristiche / Specifiche Tecniche

• Gamma di temperatura: Dalla temperatura ambiente a 80 °C
• Dimensioni massime del cristallo: TK8: 15×15×20 mm; TK8L: 15×15×30 mm; TK8XL: 15×15×50 mm
• Passo di regolazione della temperatura: 0,01 °C
• Precisione: ±0,5 °C
• Stabilità a lungo termine: ±0,05 °C
• Interfacce di controllo: CAN
• Tensione di alimentazione: 12–24 V
• Consumo energetico: <6 W (TK8, TK8L), <9 W (TK8XL)
• Dimensioni (L×A×P): TK8: 48×44×26 mm; TK8L: 48×44×36 mm; TK8XL: 48×44×56 mm
• Posizione del centro del cristallo sopra il pad: 16 mm
• Accessori: Alimentatore a parete (incluso di default), adattatore CAN-USB di Ekspla (incluso su richiesta), stadio di montaggio H1 (incluso su richiesta)
