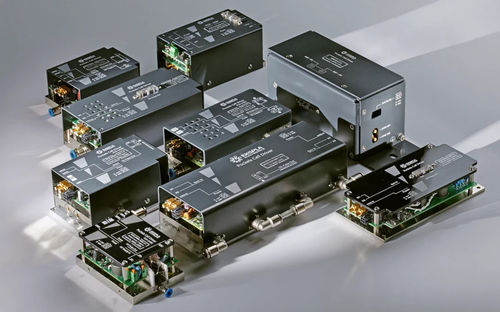

Driver per cella di Pockels PCD & HV

Driver per celle Pockels ad alta frequenza di ripetizione e alta tensione con alimentatori ad alta efficienza energetica, progettati per prestazioni ottimali con celle Pockels BBO, RTP, KD*P, KTP, LiNbO3 e CdTe. Questi driver forniscono impulsi di uscita ad alta tensione fino a 9,8 kV, velocità di ripetizione fino a 6 MHz, tempi di salita degli impulsi elettrici fino a 5,5 ns, durata minima degli impulsi fino a 0 ns e durata massima degli impulsi senza limiti. Tutte le specifiche sono misurate con un carico di 6 pF. Caratteristiche

• Ripetizioni HV fino a 6 MHz
• Ampiezza dell'impulso di uscita HV fino a 9,8 kV
• Tempi di salita/discesa HV tipicamente bassi come 5.5 ns con un carico di 6pF
• Durata degli impulsi HV da 0 ns a infinito
• Modulazione dell'ampiezza degli impulsi HV in uscita indipendenti
• Progettato per BBO, RTP, KD*P, KTP, LiNbO3, CdTe celle Pockels
• Alimentatori HV complementari per ogni versione di driver
• I driver possono essere personalizzati per soddisfare con precisione le esigenze dei clienti OEM
• Tempi rapidi tra le fasi di richiesta, prototipazione e produzione di grandi volumi

Applicazioni

• Laser industriali microlavorazioni, saldatura e taglio
• Laser medicali oftalmologia, dermatologia e chirurgia
• Laser scientifici ricerca sulla fusione, spettroscopia e fisica ad alta energia

Descrizione I driver per celle Pockels, noti anche come interruttori veloci HV, sono progettati per caricare e scaricare la capacità delle celle Pockels, che sono parte integrante dei modulatori elettro-ottici (EOM) utilizzati per il pulse picking, il mode-locking, il cavity dumping e il q-switching dei laser a stato solido. I driver per celle Pockels di Ekspla sono ottimali per celle Pockels in BBO, RTP, KD*P, KTP, LiNbO3 e CdTe. I driver richiedono un ingresso di alimentazione HV tipicamente pari all'uscita HV del driver (ad eccezione della serie PCD-FAM, che consente la modulazione dell'ampiezza di ciascun impulso di uscita mediante un ingresso di tensione analogico). Per ogni versione vengono forniti alimentatori HV in omaggio. Per i clienti OEM di grandi volumi, i driver possono essere personalizzati eliminando i componenti in eccesso per ottimizzare i parametri, i costi e le dimensioni. Performance

• La forma tipica dell'impulso di uscita, il fronte di salita e il fronte di discesa sono illustrati nei grafici delle prestazioni.

Specifiche dei driver per celle Pockels

• Ampiezza dell'impulso HV, max: fino a 9,8 kV (a seconda del modello)
• Tasso di ripetizione HV, max: fino a 6 MHz (a seconda del modello)
• Tempi di salita/discesa dell'impulso HV, min: fino a 5. 5 ns (a seconda del modello)
.5 ns (a seconda del modello)
• Durata dell'impulso HV, min: fino a 0 ns (a seconda del modello)
• Estensione della durata dell'impulso HV all'infinito: disponibile su modelli selezionati
• Modulazione dell'ampiezza del singolo impulso HV: disponibile sulla serie PCD-FAM
• Pausa minima tra gli impulsi HV: fino a 25 ns (a seconda del modello)
• Ritardo dell'impulso HV: 25-45 ns (a seconda del modello)
• Jitter dell'impulso HV: < 100 ps
• Requisiti di alimentazione (stadio di potenza): U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - vedi configurazioni
• Requisiti di alimentazione (stadio di controllo): 24 V
• Quantità di impulsi di ingresso di attivazione esterni: 1 o 2
• Requisito di durata dell'impulso di attivazione: > 20 ns
• Requisito di ampiezza dell'impulso di attivazione: 3.5-5 V (ingresso 50 Ω)
• Requisito di tempo di salita e discesa dell'impulso di attivazione: < 10 ns
• Intervallo di tensione di modulazione: 0.1-4,9 V (serie PCD-FAM)
• Capacità del carico (cella di Pockels): tipicamente ≤ 6 pF
• Lunghezza dei cavi al carico (cella di Pockels), max: 10 cm
• Metodo di raffreddamento: conduttivo, ad acqua o senza raffreddamento (vedere configurazioni)
• Temperatura ambiente operativo/supporto: ≤ 35°C
• Pin di uscita HV: 2 pezzi per cavi HV inclusi di default; cavi HV tra il driver e la cella Pockels non inclusi
• Cavi di ingresso HV e cavi di controllo: inclusi di default
• Alimentazione HV: disponibili alimentatori HV complementari
• Adattatore CAN-USB (per alimentazione HV): opzionale

Tabella di selezione dei modelli

• Molti modelli disponibili, tra cui le serie PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV e PCD-FAM, ciascuno con specifiche frequenze di ripetizione, ampiezze degli impulsi di uscita, tempi di salita/discesa, intervalli di durata degli impulsi, consumo di energia, metodi di raffreddamento e dimensioni.

Specifiche degli alimentatori HV

• Alimentatori HV disponibili sia con contenitore che con telaio aperto (PCB)
• Potenza di uscita: da 5 W a 400 W (a seconda del modello)
• Opzioni di uscita ad alta tensione: fino a ±4,4 kV (a seconda del modello)
• Dimensioni variabili a seconda del modello

Schema di codifica del modello PCD

• Lo schema di codifica dettagliato per la selezione del modello è disponibile nella documentazione.

Caratteristiche / Specifiche tecniche

• Impulsi di uscita ad alta tensione fino a 9,8 kV
• Ripetizioni fino a 6 MHz
• Tempi di salita degli impulsi elettrici fino a 5. 5 ns
• Modalità di funzionamento5 ns
• Durata minima degli impulsi fino a 0 ns
• Durata massima degli impulsi senza limiti
• Modulazione di ampiezza degli impulsi di uscita HV indipendenti (serie PCD-FAM)
• Progettato per BBO, RTP, KD*P, KTP, LiNbO3, celle CdTe Pockels
• Alimentatori HV complementari per ogni versione di driver
• Personalizzabili per requisiti OEM
• Temperatura di esercizio: ≤ 35°C
• Raffreddamento: conduttivo, ad acqua o senza raffreddamento (a seconda del modello)
• Alimentazione: 24 V (controllo), l'alimentazione HV corrisponde alla tensione di uscita
• Capacità del carico: tipicamente ≤ 6 pF
• Triggeraggio: 1 o 2 impulsi di ingresso, durata >20 ns, ampiezza 3,5-5 V
