Generatore di ritardo SY4000

digitaleda laboratorio

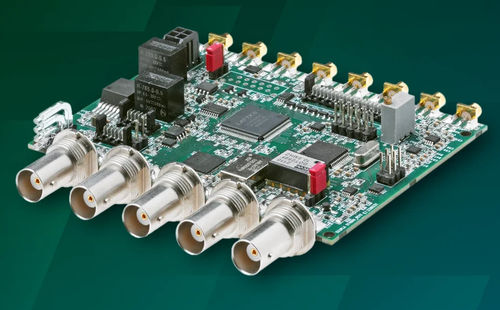

Il SY4000 è un generatore di ritardo digitale progettato per creare fino a 8 sequenze di impulsi di uscita ritardati, sincronizzati con precisione con un orologio interno o esterno. È principalmente utilizzato per la sincronizzazione e il controllo di componenti laser come driver AOM, driver di celle di Pockels, driver diodi laser, driver lampade flash, fotodetector e sistemi di acquisizione dati. Sono disponibili versioni incapsulate e OEM, con la versione incapsulata adatta per l'uso in laboratorio e la versione OEM ideale per l'integrazione. Il dispositivo offre diverse opzioni di comunicazione, tra cui RS232, USB, LAN, WLAN e CAN, e viene fornito con software di configurazione facile da usare e alimentazione interna.

Caratteristiche

• 8 canali di uscita indipendenti
• Orologio interno ultra-stabile 0,2 ppm
• Controllo preciso del ritardo/della larghezza dell'impulso nell'intervallo da 2 ns a 150 ms
• Risoluzione temporale di 25 ps
• Sincronizzazione ad alta precisione (blocco) con treno di impulsi esterno
• Jitter < 30 ps
• Uscita DAC/AWG
• Presenti uscite 50 Ω (6 uscite) e differenziali (8 uscite)
• Divisore di frequenza / Raffica (attivata da software e hardware) / Porta / Singolo colpo
• Comunicazioni: versione OEM – CAN BUS; versione incapsulata – LAN, WIFI (opzionale), RS232, USB (VCP) – tramite REST API o DLL

Applicazioni

• Laser fs, ps & ns bloccati in modalità e commutati Q
• Attivazione di un sistema di acquisizione dati
• Generatore di impulsi a uso generale
• Fonte di orologio di sistema precisa
• Conversione del treno di impulsi laser in una fonte di orologio pulita
• Tutte le funzioni sopra contemporaneamente

Funzioni in evidenza

• Blocco su una fonte di orologio esterna (ad esempio, treno di impulsi fotodiodo) per attivazione bloccata in fase
• Controllo della velocità di attivazione e circuito limitatore per proteggere i componenti laser
• Uscite singole e differenziali
• Passaggio istantaneo tra due configurazioni nei blocchi di ritardo, controllato da contatore di raffica, ingresso porta, divisore di frequenza o comandi software
• Uscita impulso di sincronizzazione a basso jitter per sistemi di acquisizione ad alta velocità (ad esempio, attivazione di telecamere streak), jitter tipico 3–5 ps
• Multiplexer controllabile tramite software per monitorare i segnali di uscita
• Uscita orologio: frequenza 1:1, 1:2
• Fino a 4 uscite di impulsi possono essere combinate utilizzando la logica OR, AND, NOT
• Uscita DAC per controllare dispositivi come il passaggio AOM

Caratteristiche / Specifiche tecniche

• Modello: SY4000
• Modalità canale: Singolo colpo, raffica, normale, ciclo di lavoro, divisore di frequenza
• Intervallo di ritardo: 0 a 150 ms
• Ritardo negativo: -150 ms
• Larghezza dell'impulso: 2 ns a 150 ms
• Risoluzione: 25 ps
• Precisione: 25 ps + 0.000001 × ritardo
• Base temporale: 100 MHz, 0,2 ppm
• Jitter: < 30 ps
• Modalità raffica: 1 a 65535
• Livello di uscita: 2,5 V, 4 V
• Impedenza: 50 Ω
• Velocità di salita: 1,5 V/ns
• Modalità generatore interno: Ciclo di lavoro
• Velocità interna: 50 ns a 100 sec
• Risoluzione interna: 10 ns o 300 ps
• Precisione interna: 5 ns + 0.000001 × periodo
• Jitter interno: 100 ps RMS
• Velocità di ingresso (trigger esterno): DC a 20 MHz
• Soglia di ingresso: 1,3 V
• Livello di ingresso: LVTTL, TTL
• Pendenza di ingresso: crescente
• Jitter di ingresso: < 100 ps RMS
• Ritardo di ingresso: < 13 ns; < 70 ns
• Interfacce di controllo (OEM): CAN di default; RS232, USB, LAN, WLAN con scheda aggiuntiva
• Interfacce di controllo (incapsulato): CAN, RS232, USB, LAN, WLAN
• Alimentazione (OEM): 12 V DC, 500 mA
• Alimentazione (incapsulato): 90–264 V, 50–60 Hz
• Dimensioni (OEM): 100 × 77 × 20 mm
• Dimensioni (incapsulato): 105 × 86 × 85 mm
• Accessori: Adattatore CAN-USB, scheda di comunicazione, cavi di alimentazione inclusi
