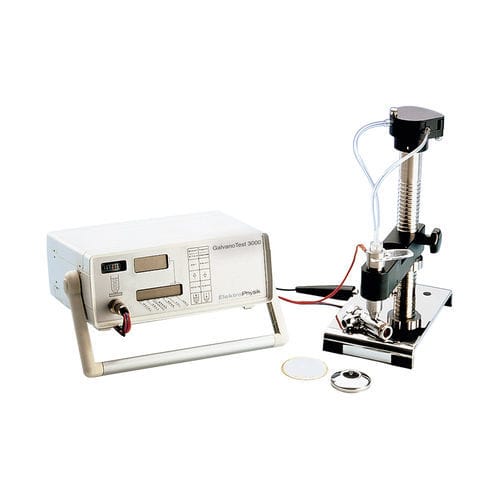

Misuratore di spessore di rivestimento GalvanoTest 3000

per metallobenchtopcoulometrico

Panoramica del prodotto
GalvanoTest è un misuratore di spessore per rivestimenti basato sul metodo coulometrico (dissoluzione anodica) per vernici galvaniche come cromo, nichel, cadmio, rame, ottone, argento, oro, stagno e zinco su substrati metallici e non metallici. Lo spessore si ricava misurando corrente e tempo durante la dissoluzione elettrolitica controllata.

Informazioni prodotto
Disponibile come GalvanoTest 3000: modello con pompa di circolazione e ampio volume di elettrolita per misurazioni rapide in serie; indicato per pezzi molto piccoli e strati d'oro. Il modello 2000 non è più prodotto. Fattori di calibrazione e impostazioni sono regolabili direttamente in base al tipo di metallo e all'area di misura.

Applicazione

• Misurazione distruttiva di rivestimenti galvanici (es. Cr, Ni, Cd, Cu, ottone, Ag, Au, Sn, Zn) su substrati metallici e non metallici.

Principio di misura

• Dissoluzione anodica / metodo coulometrico (legge di Faraday): elettrolita e corrente dissolvono lo strato metallico; la carica misurata permette di calcolare lo spessore.

Caratteristiche

• 8 velocità di demolizione circa 0,3–40 µm/min
• Aree di misura da 0,25 a 8 mm² (coppa elettrolitica opzionale fino a ≈16 mm²)
• Campo di misura 0,05–75 µm
• Accessori per misurazione di fili (coppa catodica) e componenti piccoli
• Sensibilità di arresto variabile per zone di lega
• Calibrazione regolabile; 10 metalli preimpostati e metalli speciali aggiuntivi

Contenuto della fornitura

• Unità GalvanoTest
• Statore standard con cella di misura e ugello pulsatore (GalvanoTest 2000)
• Statore con pompa di circolazione integrata e cella tipo 1 (GalvanoTest 3000)
• Cavo di collegamento unità/statore, guarnizioni ad anello, maschere
• Elettroliti (su richiesta), pipette, flacone per rifiuti, flacone nebulizzatore
• Matita gomma dura, carta assorbente, manuale d'uso

Specifiche tecniche

• Combinazioni rivestimento/substrato: >70 combinazioni standard; superfici piane e curve; componenti piccoli e fili; 10 metalli preimpostati (Cr, Ni, Cu, ottone, Zn, Ag, Sn, Pb, Cd, Au) + 8 rivestimenti speciali
• Campo di misura: 0,05…75 μm
• Cella di misura: con pompa di circolazione (3000)
• Area di misura: guarnizione 4 mm²; maschere 1 mm² e 0,25 mm²; coppa opzionale 0,25–≈16 mm²
• Impostazioni: fino a 8 velocità (≈0,3–40 μm/min), fattori di calibrazione regolabili, velocità di arresto variabile
• Memoria: 18 applicazioni, fino a 2000 letture; memoria non volatile
• Valutazione statistica: media, dev. standard, coeff. di variazione, conteggio, min/max; visualizzazione/stampa immediata o ritardata
• Interfacce: MiniPrint, RS232 C, uscita analogica; allarme saturazione elettrolita
• Incertezza di misura: ≈5% della lettura su 8 mm² dopo calibrazione
• Alimentazione: 110/220 V 50–60 Hz, 10 W
• Dimensioni e peso: 260×250×100 mm circa; unità ≈2,5 kg; statore con pompa ≈3,0 kg
• Funzioni aggiuntive: stampa curva di tensione per rilevare interfacce, menu lingue, unità μm o mils, voltmetro illuminato
