Misuratore di spessore di fogli secchi MiniTest 700 series

di acciaioper materiale non ferrosodi rivestimento

Panoramica dei vantaggi

• Elaborazione digitale integrata nel sensore (SIDSP) per letture rapide e ripetibili
• Punte delle sonde resistenti all'usura e alta immunità EMC per impiego industriale
• Campo di misura fino a 35 mm a seconda della sonda
• Menu grafici e testi di aiuto in 20 lingue per l'uso in cantiere

Informazioni sul prodotto

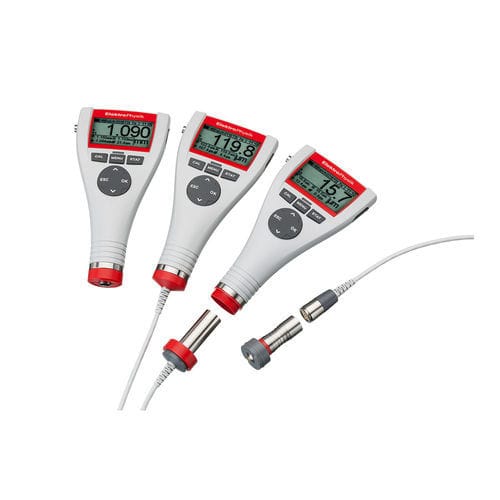

La serie MiniTest 700 comprende tre modelli per la misurazione non distruttiva dello spessore dei rivestimenti su substrati ferromagnetici e conduttivi: MiniTest 725 (base, sensore integrato), MiniTest 735 (standard, sonda esterna cablata) e MiniTest 745 (flessibile, sonde intercambiabili con connessione via cavo o Bluetooth). Modalità di misura: modalità singola (fino a 70 letture/min) e modalità continua (fino a 20 valori/s). Capacità di memoria e interfacce variano a seconda del modello.

MiniTest 725

• Sonda interna fissa (sensore integrato)
• Memoria: fino a 10.000 letture memorizzate in 10 gruppi

MiniTest 735

• Sonde esterne intercambiabili collegate tramite cavo
• Memoria: fino a 10.000 letture memorizzate in 10 gruppi

MiniTest 745

• Sonde intercambiabili — interne, esterne (cavo) o wireless (Bluetooth)
• Memoria: fino a 100.000 letture memorizzate in 100 gruppi

Sensoristica (SIDSP)
SIDSP (Sensor Integrated Digital Signal Processing) integra un microprocessore nella testa della sonda per raccogliere, filtrare e preelaborare i valori. Vantaggi: maggiore precisione e ripetibilità, compensazione della temperatura, punte delle sonde lucidate e resistenti all'usura, taratura di fabbrica individuale, compensazione automatica della conduttività per metalli non ferrosi e campo di misura fino a 35 mm a seconda della sonda.

Applicazioni

• Pezzature piccole, scanalature e aree poco accessibili (sonde miniatura Ø 2,5 mm)
• Carrozzeria e superfici con geometrie variabili
• Componenti aerospaziali con leghe a diversa conducibilità
• Misure in fori e punti difficili (sonde per tubi)
• Protezione anticorrosione su grandi strutture in acciaio (registrazioni in loco ad alto volume)
• Ambienti polverosi o umidi (sonde heavy‑duty)
• Rivestimenti spessi (es. sonda F15 fino a 15 mm su acciaio) e superfici altamente abrasive (sonde speciali)

Utilizzo e trasferimento dati
L'unità si comanda tramite menu grafico con testi di aiuto multilingue. Procedure di taratura predefinite conformi alle norme internazionali e modalità speciale per substrati ruvidi. Trasferimento dati via USB o Bluetooth verso PC, tablet o smartphone. Incluso MSoft 7 basic; upgrade a MSoft 7 professional disponibile.

Principi di misurazione

• Induzione magnetica (sonde tipo F) secondo DIN EN ISO 2808 metodo 7C
• Correnti parassite (sonde tipo N) secondo DIN EN ISO 2808 metodo 7D

Caratteristiche

• Misurazioni ad alta precisione (precisione tipica fino a 15 mm secondo la sonda)
• Interfacce USB e Bluetooth per esportazione dati e stampa
• SIDSP per maggiore accuratezza e ripetibilità
• Sonde universali con rilevamento automatico del substrato (acciaio / non ferrosi)
• Durata elevata delle sonde grazie alle punte resistenti all'usura
• Funzioni statistiche complete e statistiche per blocchi configurabili
• Memoria: 10.000 letture (725/735) o 100.000 letture (745)
• Display grafico con illuminazione regolabile e guida utente in 20 lingue

Dotazione

• Unità MiniTest 725, 735 o 745
• Sensore SIDSP (a scelta)
• Borsa a tracolla con clip per cintura
• Set di taratura con standard e piastra/e di riferimento zero
• Manuale multilingue su CD
• Valigetta di trasporto in plastica
• 2 batterie AA (LR06)

Specifiche tecniche

• Tipi di sensore: 725 = interno fisso; 735 = esterno cablato; 745 = interno/esterno intercambiabile
• Serie di misura (gruppi): 725 = 10; 735 = 10; 745 = 100
• Memoria: 725 = 10.000; 735 = 10.000; 745 = 100.000 letture
• Taratura: taratura di fabbrica, 1/2/3 punti, metodo speciale per substrati ruvidi, offset regolabile
• Norme e procedure: ISO 19840:2004(E), SSPC‑PA2, SS 184160, AS 3894.3, norme DIN EN ISO
• Monitoraggio limiti: segnali ottici e acustici
• Unità: µm, mm, cm / mils, inch, thou
• Interfacce: Bluetooth® 4.0 / Bluetooth Smart®, Mini‑USB
• Stampante: stampante ASCII standard o stampante Bluetooth ElektroPhysik
• Alimentazione: 2 x AA (LR‑06) o accumulatori NiMH AA (HR6)
• Temperatura di esercizio: -10 °C a +60 °C
• Temperatura di stoccaggio: -20 °C a +70 °C
• Dimensioni: 157 x 75,5 x 49 mm
• Peso: ca. 175 g (725/745), 210 g (735) a seconda della sonda
