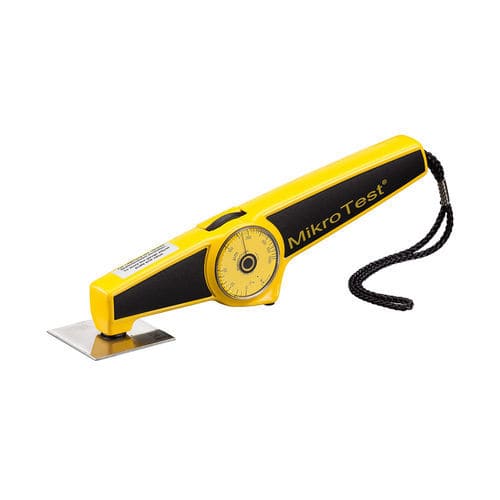

Misuratore di spessore di rivestimento MikroTest series

di ramedi acciaioper materiale non ferroso

Panoramica
Il MikroTest è un misuratore meccanico dello spessore del rivestimento per misure non distruttive di strati non magnetici su substrati ferromagnetici, basato sul principio di adesione magnetica. La scocca metallica e il funzionamento senza batterie lo rendono idoneo ad ambienti industriali.

Applicazioni

• Misura di rivestimenti non magnetici: vernici, lacche, smalti, cromo e zinco su acciaio.
• Rivestimenti nichel galvanico su acciaio (modello NiFe50).
• Rivestimenti nichel galvanico su substrati non ferromagnetici (modelli Ni50, Ni100): alluminio, rame, materiali plastici.

Varianti e tipi di funzionamento
MikroTest 5

• Azionamento manuale: ruotare la ruota fino allo stop in avanti quindi ruotare lentamente indietro fino al distacco del magnete.
• MikroTest 5 G — Campo 0–100 µm, per galvanica e vernice su acciaio.
• MikroTest 5 F — Campo 0–1.000 µm, per vernice su acciaio.

MikroTest 6

• Azionamento automatico a molla con bloccaggio integrato: ruotare la ruota fino allo stop e avviare la sequenza di misura automatica.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1.000 µm.
• MikroTest 6 S3 — 0,2–3 mm, per smalto, plastica o gomma su acciaio.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, nichel galvanico su substrati non ferromagnetici.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, nichel galvanico su acciaio.

Principio di misura
Adesione magnetica secondo DIN EN ISO 2808, metodo 7A.

Caratteristiche

• Scocca robusta in pressofusione di zinco.
• Magnete con stabilità a lungo termine prodotto da ElektroPhysik.
• Campi di misura dal µm fino a 20 mm a seconda della variante.
• Compensazione del peso per impiego in tutte le posizioni: orizzontale, verticale e capovolta.
• Misura anche su superfici curve.
• Funzionamento meccanico senza batterie.

Contenuto della fornitura

• Strumento MikroTest.
• Manuale d'uso.
• Custodia morbida.

Specifiche tecniche

• Campi: 6 S3: 0,2–3 mm; 6 S5: 0,5–5 mm; 6 S10: 2,5–10 mm; 6 NiFe50: 0–50 µm (altre varianti come elencate).
• Applicazioni per variante: S3/S5/S10 — smalto, plastica, gomma su acciaio; NiFe50 — nichel galvanico su acciaio (acciaio ST 33–ST 60).
• Tolleranza: S3/S5/S10 ±5% della lettura; NiFe50 ±2 µm e +8% della lettura.
• Area minima di misura (Ø): S3 30 mm; S5 50 mm; S10 50 mm; NiFe50 20 mm.
• Raggio di curvatura minimo (convesso/concavo): S3 15 mm/25 mm; S5 15 mm/25 mm; S10 15 mm/25 mm; NiFe50 10 mm/25 mm.
• Spessore minimo del substrato: S3/S5 1,0 mm; S10 2,0 mm; NiFe50 0,5 mm.
• Temperatura ambiente: -20 °C a 100 °C.
• Dimensioni: strumento 215 × 55 × 29 mm; custodia 235 × 185 × 46 mm.
• Peso: custodia con strumento ca. 560 g.
