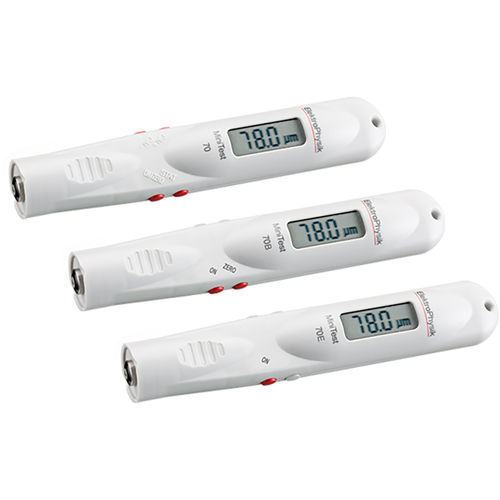

Misuratore di spessore di rivestimento MiniTest 70 series

di ramedi acciaioper materiale non ferroso

Panoramica del prodotto
Il MiniTest 70 è un misuratore di spessore dei rivestimenti in formato penna con sensore integrato per la misura non distruttiva di rivestimenti non magnetici (vernici, materie plastiche, cromo, ecc.) su substrati ferromagnetici (acciaio) e di rivestimenti isolanti su substrati conduttori (alluminio, rame, acciaio inox austenitico). Le punte della sonda montate su molla e resistenti all'usura aumentano la durata su superfici ruvide o abrasive.

Vantaggi principali

• Misura accurata fino a 3 mm su acciaio (F) e fino a 2,5 mm su metalli non ferrosi (N).
• Sensore duale che identifica automaticamente il substrato e seleziona induzione magnetica o correnti parassite (funzione duale non disponibile sul modello E).
• Punte sonda resistenti all'usura per lunga vita operativa in ambiente industriale.
• Design compatto e leggero — circa 80 g, formato penna per ispezioni portatili.

Varianti

• MiniTest 70 F: Visualizzazione statistiche (n, media, deviazione standard, max, min). Solo per substrati ferromagnetici (es. acciaio). Campo di misura 0–3 mm. Calibrazione a 1 e 2 punti.
• MiniTest 70 FN: Visualizzazione statistiche. Per substrati ferromagnetici e non ferromagnetici (es. alluminio, ottone). Campo 0–3 mm su acciaio e 0–2,5 mm su non ferrosi. Calibrazione a 1 e 2 punti.
• MiniTest 70 B‑FN: Per substrati ferromagnetici e non ferromagnetici. Campo 0–3 mm (acciaio) e 0–2,5 mm (non ferrosi). Calibrazione a 1 punto.
• MiniTest 70 E‑FN: Per substrati ferromagnetici e non ferromagnetici. Campo 0–3 mm (acciaio) e 0–2,5 mm (non ferrosi). Funzioni duali limitate a seconda del modello.

Applicazioni

• Misura non distruttiva dello spessore di rivestimenti non magnetici (vernici, smalti, cromo, zinco) su materiali di base ferromagnetici (es. acciaio).
• Misura di rivestimenti isolanti (vernici, anodizzazione) su metalli non ferrosi (es. alluminio, rame, acciaio inox austenitico, ottone).

Principi di misura

• Induzione magnetica (sonde F) secondo DIN EN ISO 2808, metodo 7C.
• Correnti parassite / eddy current (sonde N) secondo DIN EN ISO 2808, metodo 7D.

Caratteristiche

• Campi di misura: F: 0–3 mm; N: 0–2,5 mm.
• Elaborazione del segnale a 32 bit integrata (a seconda del modello) e riconoscimento automatico del substrato per risultati costanti in produzione.
• Ripetibilità e precisione adatte ai controlli qualità (vedere specifiche tecniche).
• Alimentazione: 1 × batteria AA (LR06); design leggero per ispezioni mobili.

Contenuto della fornitura

• Dispositivo MiniTest 70 con sensore integrato.
• Manuale d'uso.
• 1 × batteria AA (LR06).
• Piastra/e riferimento zero e standard di controllo.
• Custodia da cintura.

Specifiche tecniche

• Formato dispositivo: formato penna compatto con sensori integrati; circa 157 mm di lunghezza, Ø 27 mm; peso ≈ 80 g.
• Campi di misura: F: 0–3 mm (118 mils); N: 0–2,5 mm (95 mils).
• Precisione: ±(1,5 μm + 3% della lettura) con calibrazione a 1 punto; ±(1,5 μm + 2% della lettura) con calibrazione a 2 punti (a seconda del modello).
• Ripetibilità: ±(1 μm + 1% della lettura).
• Risoluzione in basso campo: 0,5 μm.
• Raggio convesso minimo: 5 mm; raggio concavo minimo: 40 mm.
• Spessore minimo del substrato: F: 0,5 mm; N: 0,04 mm.
• Unità: metriche / imperiali selezionabili.
• Calibrazione: standard, 1 punto e 2 punti (a seconda della variante).
• Statistiche (varianti F, FN): n, media, deviazione standard, min, max.
• Temperatura di esercizio: −10 °C a 60 °C. Stoccaggio: −20 °C a 70 °C.
• Norme di riferimento: DIN EN ISO 2808 (metodi 7C / 7D) e altre norme di settore.
