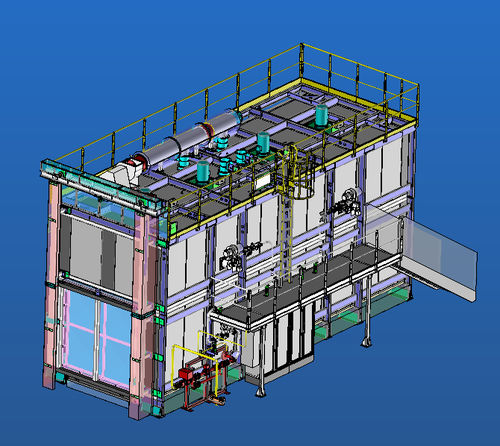

Forno per batch

a cameradi ricotturadi rinvenimento

Quattro lotti 1. Telaio/supporto. Telaio di supporto, protetto dalla corrosione mediante alluminatura. 2. Laboratorio. Rivestimento interno: pannelli in lamiera saldata "ALUSI". Il laboratorio è dotato di alette per il flusso d'aria orizzontale per garantire una temperatura uniforme in tutto l'involucro. 3. Isolamento. Strati di pannelli in lana di vetro. 4. Rivestimento esterno. Realizzato con pannelli saldati al telaio. 5. Fonte di calore Unità di riscaldamento che forniscono calore. Un gruppo di resistenze elettriche montate in un rack rimovibile. 6. Porta a ghigliottina Una porta a ghigliottina realizzata in lamiera d'acciaio verniciata all'esterno e in lamiera "ALUSI" all'interno. La porta a ghigliottina sarà azionata da un comando a due mani situato nelle vicinanze. 7. Ventilazione dell'aria calda. Due unità di ventilazione faranno circolare l'aria calda nell'involucro in senso orizzontale. Saranno montate in alto su tamponi rimovibili. Ogni unità sarà controllata da un variatore di frequenza per ridurre il tasso di miscelazione durante le operazioni di carico e scarico. 8. Estrazione e rinnovo dell'aria 9. Piattaforma Una piattaforma sul forno sarà dotata di parapetti. Una scaletta consentirà di accedere al tetto del forno. B. Armadio elettrico Un quadro elettrico climatizzato per regolare e controllare le apparecchiature termiche. I relè elettromeccanici, le protezioni, i dispositivi di sicurezza e il cablaggio necessari per il corretto funzionamento dell'impianto. C. PLC, HMI 1. HMI. Terminale operatore touch screen. Per gestire le modalità operative, visualizzare lo stato della macchina, gestire gli allarmi, ecc. Designazione: [Terminale touch screen 12'' ].
