Sistema di controllo di movimento multiasse SMG

DCper macchine

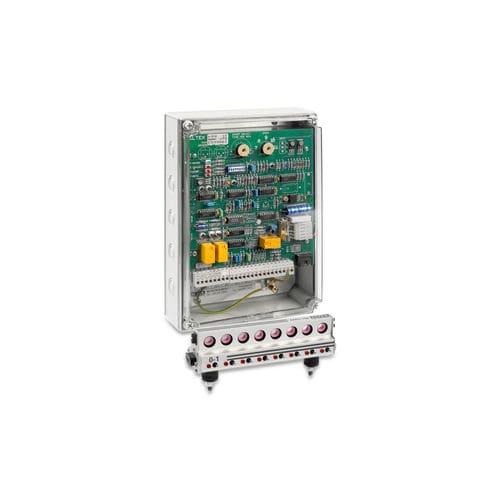

Unità di controllo centrale 15130 Descrizione generale Il sistema multithread Eltex è progettato per monitorare un certo numero di movimenti simultanei fili o fili. L'unità di controllo centrale fornisce un'alimentazione a bassa tensione per i ricevitori di segnale (sensori di rottura del filo). È dotato di regolazione della sensibilità per tutti i ricevitori di segnale del sistema. L'unità di controllo centrale coordina anche il segnale proveniente dai generatori di segnale e darà un segnale di stop alla macchina o un segnale di avvertimento a seconda di come è collegata. Applicazione - Unità di controllo centrale per un massimo di 100 ricevitori di segnale di blocco. - Unità di controllo centrale per un massimo di 100 ricevitori di segnale SMG (max. 1800 occhielli). Caratteristiche tecniche LED per indicare: - quando l'unità sta rilevando. - se l'unità non rileva perché l'ingresso di inibizione è attivato. - se l'unità si è fermata a causa della rottura del filo. - se l'unità si è fermata a causa di una falsa impostazione dell'interruttore (controllo ANTI). Con l'ingresso della modalità di funzionamento: l'unità di controllo centrale rileva se la macchina è in funzione o no. Il rilevamento del filo non può normalmente essere attivato immediatamente all'avvio della macchina, poiché la velocità del filo o del filo è troppo bassa. Con un DIP-switch sulla scheda, l'unità può essere impostata per iniziare il rilevamento dopo un ritardo o quando la velocità è superiore ad un valore di soglia. Con il ritardo di avvio l'ingresso in modalità di funzionamento sarà collegato ad un contatto sulla macchina che si chiude quando la macchina si avvia. In questo modo si attiva il ritardo di avviamento, impostato dal potenziometro dell'unità di controllo centrale. Quando il tempo di ritardo all'avvio è terminato, inizia il rilevamento. Con il rilevamento in funzione della velocità, l'unità di controllo centrale accenderà il rilevamento non appena la velocità della macchina è superiore ad un valore di soglia preimpostato.
