Unità di controllo di rilevamento rottura di utensile 28420

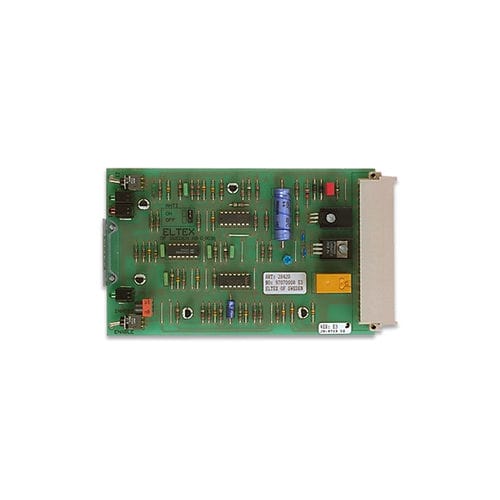

Unità di controllo centrale ELTEX 28420 per i generatori di segnale di corrente a logica ELTEX Descrizione generale La scheda elettronica 28420 è un'unità di controllo centrale utilizzata per i ricevitori di segnale Eltex (sensori di rottura trama) con uscita logica in corrente (tipo E). L'unità di controllo centrale confronta i segnali del segnalatore e dell'interruttore della luce e fornisce un impulso di arresto alla macchina per tessere quando necessario. Funzione e specifiche Alimentazione elettrica: 16-30 V DC. (16-24 V DC su unità con numero di serie inferiore a 90380000) Uscita di arresto relè: Il relè è normalmente eccitato. Non appena si verifica un guasto di trama, il relè sarà diseccitato. ANTI-funzione: Un fermo trama con questa scheda elettronica e un E2070 o un ANTI il segnalatore può rilevare se troppi filati vengono inseriti per errore. Dimensioni: Pannello formato Europa, 100 x 160 mm. Modelli 28420: Connettore Europa DIN 41612 serie F, 32 poli, fila b + z. 28421: Connettore Europa DIN 41612 serie D, 32 poli. Adattamento: L'unità di controllo centrale è progettata per essere inserita nella scatola di controllo della macchina per tessere. Sulle macchine in cui non è disponibile un connettore per questa unità, utilizzare l'unità 28420 montata nella custodia in plastica Eltex 13400. Principio della corrente logica I generatori di segnali logici di corrente Eltex comunicano con l'unità di controllo centrale tramite un segnale di corrente continua. Quando un filato è in movimento, il segnalatore invia una certa quantità di corrente, che viene chiamata "unità di corrente". L'unità di controllo centrale può essere impostata per rilevare una o due unità di corrente dal segnalatore.
