Unità di controllo di rilevamento rottura di utensile 28700

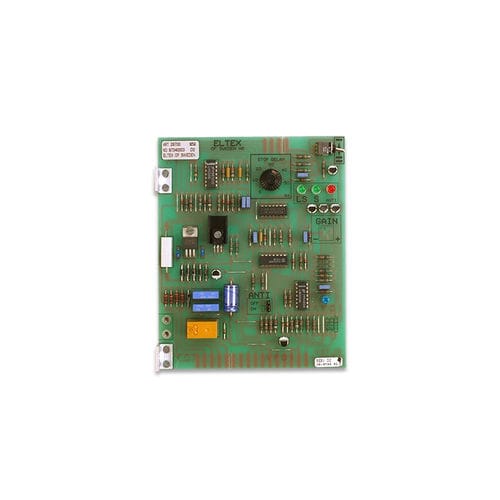

Unità di controllo ELTEX 28700 per i sensori di corrente a trama logica ELTEX Descrizione generale La scheda elettronica 28700 è progettata per essere inserita nella scatola di controllo di una macchina per tessere di tipo Dornier "DU". Viene utilizzato quando un sensore analogico di trama, ad esempio 2010-2, viene sostituito da un sensore di trama con uscita di corrente logica (ad esempio tipo E2070). La scheda 28700 può sostituire tutte le schede con i numeri di parte 25700, 25710 e 26700. Vantaggi Quando una vecchia scheda e un sensore di trama analogico vengono sostituiti con una scheda 28700 e un sensore di trama E2070, si ottengono i seguenti vantaggi: - ANTI-funzione: Questo stop motion trama può rilevare se troppi filati vengono inseriti contemporaneamente per errore. - Il sensore di trama E2070 può essere facilmente configurato per molte combinazioni di combinazioni miste di singole e doppi inserimenti di trama, sempre con funzione ANTI-funzione. - E' anche possibile rilevare tre e quattro trame che si muovono contemporaneamente, utilizzando una sola trama Sensore di trama E2070 e ancora con funzione ANTI. - Il sistema di corrente logica è molto insensibile alle interferenze elettriche e meccaniche. - È possibile utilizzare diversi sensori di trama con uscita logica di corrente, ad esempio E2016, ANTI, E2010-2 e E2070. Quando una parte dello stop motion deve essere sostituita, può essere consigliabile aggiornare lo stop motion con questa scheda e un sensore di trama adatto. Collegamento Quando si sostituisce la vecchia scheda con la scheda 2870, è sufficiente estrarre il connettore del bordo dal vecchio e spingerlo sulla nuova scheda 2870. I sensori di trama sono collegati con una spina e sono facili da sostituire.
