Unità di controllo di rilevamento rottura di utensile 28300

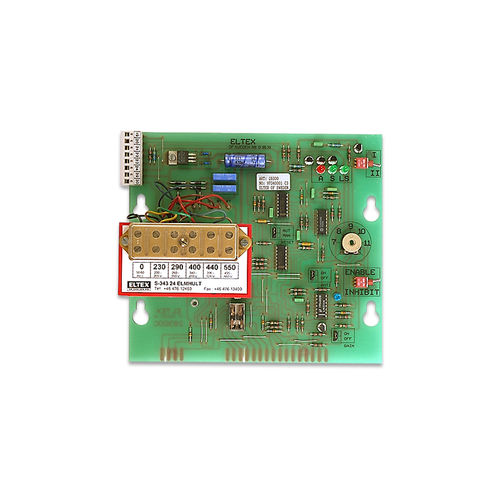

Unità di controllo ELTEX 28300, 28301 per i sensori di corrente a trama logica ELTEX Descrizione generale La scheda elettronica 28300 è un'unità di controllo e di alimentazione utilizzata per i sensori di rottura trama Eltex con uscita di corrente logica (tipo E). È progettato per essere inserito nella scatola metallica Eltex o nella scatola di controllo della macchina per tessere. Può essere utilizzato anche quando i sensori di trama esistenti di tipo analogico vengono sostituiti con sensori di trama di tipo E. In questo caso viene montata la scheda 28300 al posto della vecchia unità di controllo. Vantaggi Con il sistema di corrente logica Eltex si ottengono i seguenti vantaggi: - ANTI-funzione: Questo stop motion trama può rilevare se troppi filati vengono inseriti contemporaneamente per errore. - Il sensore di trama E2070 può essere facilmente configurato per molte combinazioni di combinazioni miste di singole e doppi inserimenti di trama, sempre con funzione ANTI-funzione. - È anche possibile rilevare tre e quattro trame che si muovono contemporaneamente, utilizzando un solo sensore di trama E2070 e sempre con funzione ANTI. - Il sistema di corrente logica è molto insensibile alle interferenze elettriche e meccaniche - Uno qualsiasi dei sensori di trama Eltex esistenti con l'uscita in corrente logica può essere collegata all'uscita 28300 scheda, ad esempio E2016, ANTI, E2010-2 e E2070. - La scheda 28300 ha le stesse dimensioni e connessioni delle schede Eltex per analogico movimenti di arresto della trama. Quando un movimento di arresto della trama viene aggiornato con un sensore di trama con corrente logica e questa scheda, solo il cavo per il sensore di trama deve essere ricablato. - Con un'unità di controllo si possono utilizzare due sensori di trama. I fili del secondo sensore di trama sono collegati in parallelo al primo.
