Generatore a doppia uscita per testare i dispositivi di protezione da sovratensioni (SPD) a 2 e 3 terminali. Un circuito di sicurezza integrato e una cabina di prova di grande volume garantiscono la sicurezza del personale.

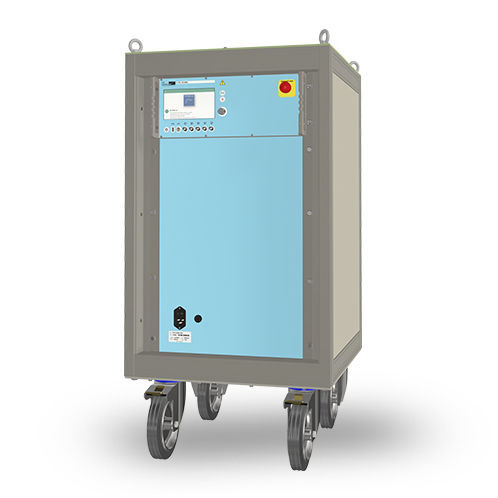

Il CTS-101000 è un generatore di impulsi con forma d'onda di corrente 10/1000 μs ai terminali di uscita. Il generatore è dotato di due uscite che consentono di testare dispositivi a 2 e 3 terminali fino alla classe 1. Ogni uscita eroga impulsi da 500 A. Ciascuna uscita eroga impulsi da 500 A. Queste possono essere collegate insieme per ottenere un singolo impulso da 1000 A. Un sistema di misurazione interno monitora la tensione e la corrente di picco dell'impulso per visualizzarle sul pannello frontale. Le uscite monitor BNC consentono la visualizzazione della forma d'onda su un oscilloscopio esterno. Le uscite ad alta tensione sulla piastra superiore possono essere protette da un armadio di prova per una maggiore protezione dell'operatore. Il pannello a sfioramento a colori, con guida grafica, guida l'utente nella programmazione e nell'impostazione dei test. Un server web integrato consente di accedere alle impostazioni e ai rapporti di prova da qualsiasi browser internet.
Vantaggi
- Doppia uscita a impulsi da 500 A
- Uscita impulsiva combinata fino a 1 kA
- Impulso di corrente 10/1000 us
- Pannello di controllo touch a colori
- Utilizzabile per il test di SPD a 2 o 3 terminali
- Ideale per il collaudo di GDT
- Ideale per il test dielettrico
- Facile da programmare e utilizzare
---
