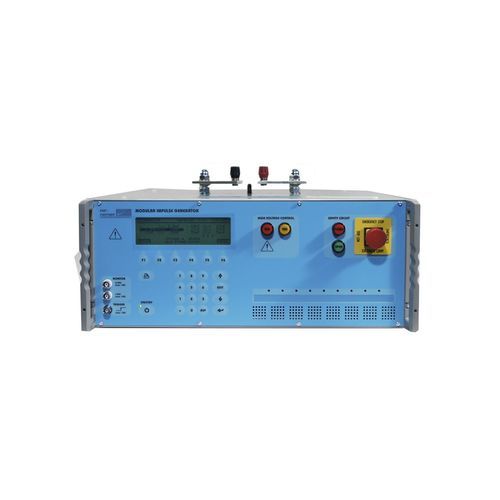

MIG0603CAP è un generatore di impulsi compatto da 6 kV con terminali ad alta tensione sulla parte superiore. Genera un impulso di tensione di 1,2/50µs in grado di testare condensatori di tipo X1 e X2.
MIG0603CAP è costituito da due circuiti in grado di testare condensatori di tipo X fino a 6,7 uF utilizzando la forma d'onda della tensione impulsiva 1,2/50 μs. I circuiti generatori sono definiti nelle norme IEC 60384-14 e EN 132400. I valori dei componenti per le resistenze seriali Rs, il condensatore di impulso CT e la capacità di carico Cp vengono commutati automaticamente quando si selezionano diversi intervalli di capacità sul MIG0603CAP. I circuiti ad alta tensione a semiconduttore garantiscono un elevato grado di integrità e ripetibilità della forma d'onda. I circuiti di misura integrati visualizzano i picchi di tensione e corrente impulsiva sul pannello frontale. È possibile monitorare le forme d'onda di tensione e corrente su un oscilloscopio, senza sonde specializzate, dalle connessioni BNC del pannello frontale.
Vantaggi
- Ampiezza dell'impulso fino a 6 kV
- Impulso calibrato 1,2 / 50 us
- Commutazione ad alta tensione a semiconduttore
- Uscite d'impulso sulla piastra superiore
- Utilizzo con l'armadio di prova TC-ST
- Test dei condensatori di classe X1 e X2 a 4 kV
- Maggiore sicurezza per l'operatore
- Elevato grado di ripetibilità degli impulsi
---
