Tester di impulsi di corrente MIG12100

di cablaggioper varistorimobile

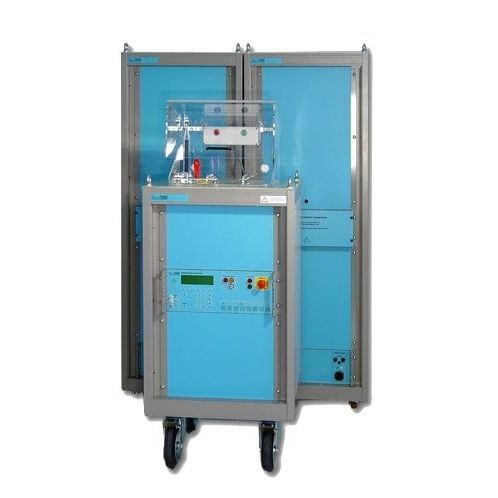

MIG12100 è un generatore di corrente con forma d'onda 8/20 ìs. L'esatta forma d'onda erogata è funzione del generatore di sovratensione e dell'impedenza a cui viene applicata la sovratensione. Il generatore può erogare fino a 100kA di corrente impulsiva supportata da una tensione impulsiva di 12kV, il che lo rende ideale per testare varistori di grandi dimensioni con un'elevata tensione di mantenimento. Dal punto di vista meccanico, il MIG12100 è costituito da due grandi rack e da una console di controllo separata con terminali di uscita ad alta tensione protetti da una cabina di prova in vetro acrilico. La tensione e la corrente di picco in uscita sono indicate sul display del pannello frontale. Le due uscite di monitoraggio BNC (v, i) consentono di visualizzare le forme d'onda di tensione e corrente con un oscilloscopio. Vantaggi - Interruttore a impulsi a stato solido e cambio di polarità a stato solido (nessun interruttore meccanico, nessuna scintilla o tubo) - vantaggi: basso jitter, nessun rumore di commutazione ad alta frequenza, - Controllo a menu a microprocessore, porta stampante e telecomando RS232 - Sicurezza conforme alla norma VDE 0104 (circuito di sicurezza, connettore per lampada di segnalazione) - Misura di picco integrata per tensione e corrente - Software Windows per il controllo da PC disponibile
