Manopola zigrinata 17-11 series

in alluminioin acciaio inossidabile

Prodotto

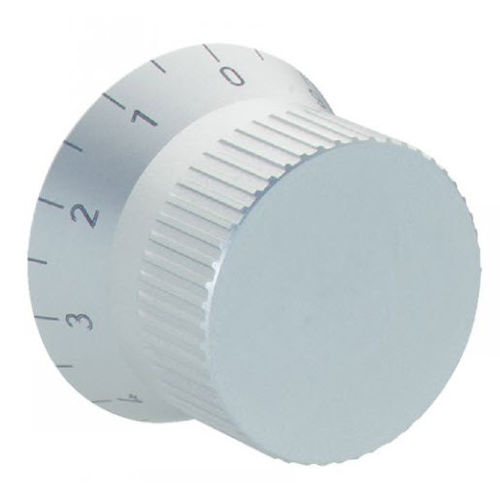

Vernier zigrinato in alluminio, modello 17-11, disponibile in diverse varianti (neutro, graduazione standard o 1 marcatore a freccia).

Materiali e finiture

• Corpo: Alluminio anodizzato.
• Vite di bloccaggio: Acciaio inox.

Varianti disponibili

• Neutro
• Graduazione standard (20 graduazioni 0–9)
• 1 marcatore a freccia

Esempio d'ordine
Riferimento-d2 (H8): 17-110-27-6

Varianti / Riferimenti (estratto)
17-110-27-6, 17-110-34-6, 17-110-34-8, 17-110-42-8, 17-110-42-10, 17-111-27-6, 17-111-34-6, 17-111-34-8, 17-111-42-8, 17-111-42-10, 17-112-27-6, 17-112-34-6, 17-112-34-8, 17-112-42-8, 17-112-42-10

Documenti correlati
Scheda tecnica PDF e tolleranze generali (documentazione tecnica disponibile per il modello).

Note
Conforme alla norma GN 723.4. File CAD disponibili per le varianti.

Caratteristiche tecniche / Specifiche

• Materiale: Alluminio anodizzato.
• Fissaggio: Vite di pressione in acciaio inox.
• Forme / graduazione: Neutro; Graduazione standard (20 graduazioni 0–9); 1 marcatore a freccia.
• Diametri disponibili (d1): 27 mm, 34 mm, 42 mm.
• Fori / tolleranze (d2): 6 mm, 8 mm, 10 mm (D2 H8).
• Altre quote (per variante): d3 ≈ 23.5 / 29.5 / 37.5 mm; d4 ≈ 33.5 / 41 / 49.5 mm.
• Filetti / passo (d5): M4, M5.
• Lunghezze e quote l1..l6 (esempi per riferimento): l1 ≈ 25.5 / 29.5 / 33.5 mm; l2 ≈ 7.5 / 9.5 / 11.5 mm; l3 ≈ 23.5 / 26.5 / 30.5 mm; l4 ≈ 7.5 / 9.5 / 11.5 mm; l5 ≈ 10.5 / 13.5 / 15.5 mm; l6 ≈ 12.5 / 13 / 15 mm.
• Norma di riferimento: GN 723.4 (riferimento nella scheda prodotto).
