Pulsante di comando 17-10 series

Nome prodotto

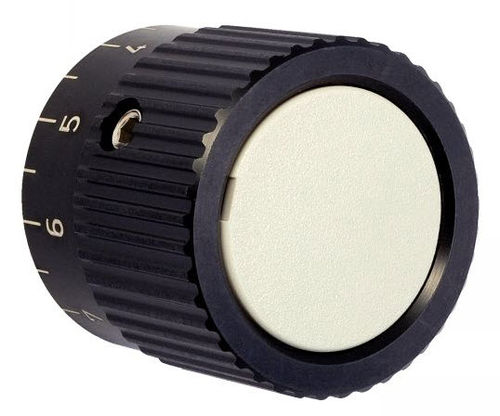

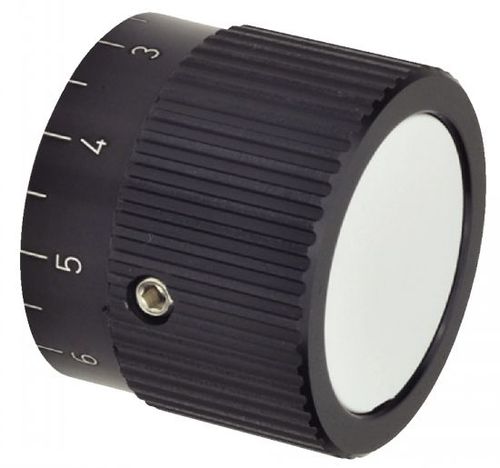

Manopola di regolazione zigrinata in alluminio (modello: 17-10). Alluminio anodizzato nero con cappuccio in tecnopolimero grigio chiaro. Graduazione standard: rotazione in senso orario, 10 tacche (0–9) o 1 divisione.

Informazioni

• Materiale: alluminio, anodizzato nero
• Cappuccio: tecnopolimero grigio chiaro
• Graduazione standard: rotazione in senso orario, 10 tacche (0–9) o 1 divisione
• Fissaggio: vite di pressione o morsetto a seconda della versione

Esecuzione speciale
Graduazioni fuori standard disponibili su richiesta secondo schema specifico.

Esempio d'ordine
EXAMPLE OF ORDER : Référence-d2 (H8) : 17-101-22-5

Varianti / Riferimenti disponibili

• 17-101-22-5
• 17-101-27-6
• 17-101-34-6
• 17-101-34-8
• 17-101-42-8
• 17-101-42-10
• 17-102-27-6
• 17-102-34-8
• 17-102-42-10
• 17-103-22-5
• 17-103-27-6
• 17-103-34-6
• 17-103-34-8
• 17-103-42-8
• 17-103-42-10
• 17-104-27-6
• 17-104-34-8
• 17-104-42-10

Note
Corrisponde alla norma GN 726.1.

Caratteristiche / specifiche tecniche

• Modello: 17-10
• Materiale: alluminio anodizzato nero
• Cappuccio: tecnopolimero grigio chiaro
• Graduazione: standard (10 tacche 0-9) o 1 divisione
• Direzione: oraria (graduazione standard)
• Versioni disponibili: graduazione standard / 1 divisione
• Fissaggio: vite di pressione o morsetto
• Diametri albero disponibili (d1): 22 mm, 27 mm, 34 mm, 42 mm
• d2 (H8): 5 mm, 6 mm, 8 mm, 10 mm
• Varie varianti dimensionali per riferimento; consultare il riferimento prodotto per le dimensioni esatte
• Norma: GN 726.1
