Tavola rotante ad anello rotativa 17-02 series

Nome del prodotto

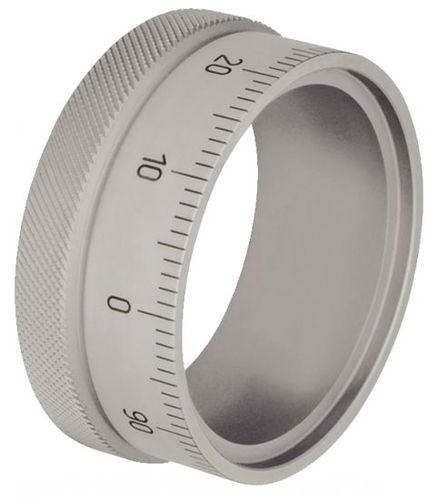

ANELLO DI SCALA ACCIAIO (Modello: 17-02)

Descrizione generale
Anello di vernier in acciaio con finitura cromo opaco e perimetro rettificato. Graduazione standard: 100 divisioni con 10 segni da 0 a 90° (rif. 100-1-1-0-90/10). Disponibile in versione neutra (senza graduazione) o con graduazione standard.

Utilizzo
Permette di comporre un vernier completo combinando 1 anello 17-02, 2 boccole 17-04 e 3 lamelle a molla 17-06.

Su richiesta / Versioni speciali

• Graduazioni non standard realizzabili secondo il disegno fornito dal cliente o dal produttore (graduazioni speciali su richiesta).

File / Dati disponibili
Scheda tecnica PDF, esempio di graduazione vernier PDF, tolleranze ISO generali PDF e file 3D CAD disponibili per il download.

Riferimenti disponibili e dimensioni principali
Rif; Versione; d1 (mm); d2 (mm); d3 (H7) (mm); d4 (mm); l1 (mm); l2 (mm)
17-021-30; Neutra; 30; 27; 24; 33; 16; 23,7
17-021-40; Neutra; 40; 36; 32; 43; 16; 23,7
17-021-60; Neutra; 60; 55; 50; 63; 16; 25,7
17-021-80; Neutra; 80; 75; 68; 83; 16; 25,7
17-022-30; Graduazione standard; 30; 27; 24; 33; 16; 23,7
17-022-40; Graduazione standard; 40; 36; 32; 43; 16; 23,7
17-022-60; Graduazione standard; 60; 55; 50; 63; 16; 25,7
17-022-80; Graduazione standard; 80; 75; 68; 83; 16; 25,7

Note
Conforme a GN 264. Le referenze a stock sono contrassegnate con D (disponibilità indicata nella scheda prodotto).

Caratteristiche / specifiche tecniche

• Materiale: acciaio, finitura cromo opaco.
• Perimetro: rettificato.
• Graduazione standard: 100 divisioni, 10 segni 0–90° (rif. 100-1-1-0-90/10).
• Composizione di un vernier completo: 1 x anello 17-02 + 2 x boccole 17-04 + 3 x lamelle a molla 17-06.
• Versioni disponibili: neutra (senza graduazione) o con graduazione standard; graduazioni personalizzate su richiesta.
• Conforme a GN 264.
• File CAD e documenti tecnici PDF disponibili per il download.
