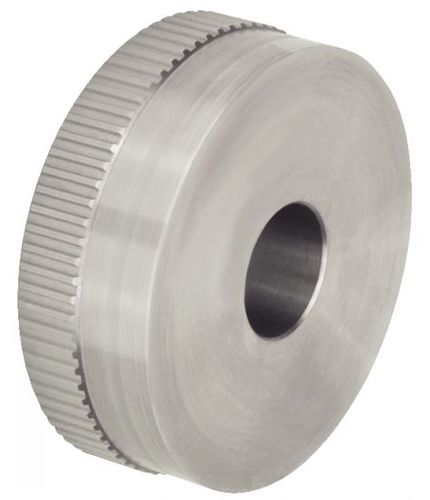

Pulsante di comando zigrinato 17-08 series

Nome del prodotto

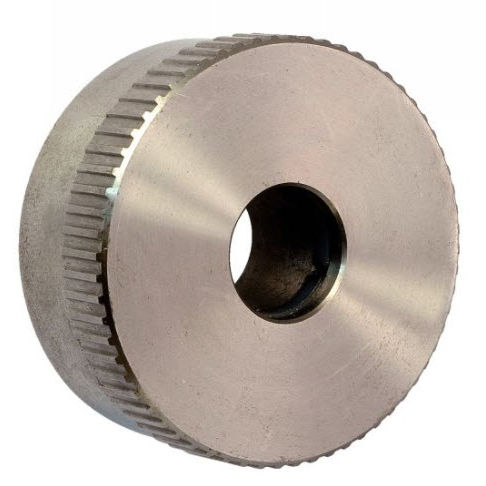

Anello graduato zigrinato in acciaio (Modello: 17-08) - Maurin Composants

Breve descrizione
Anello vernier zigrinato in acciaio. Disponibile in acciaio tornito (senza graduazione) o in acciaio cromato opaco (con graduazione). Fornito con scanalatura fresata. Elementi di bloccaggio: anello di serraggio in gomma e anello di attrito in poliammide a seconda della versione.

Caratteristiche

• Materiale: acciaio tornito (senza graduazione) o acciaio cromato opaco (con graduazione)
• Scanalatura fresata per montaggio
• Anello di serraggio in gomma
• Anello di attrito in poliammide (opzionale)
• Graduazione standard: 100 divisioni, 10 segni da 0° a 90° (rif. 100-1-1-0-90/10)
• Graduazioni speciali disponibili su richiesta

Varianti / Presentazione visiva

• Acciaio tornito: senza graduazione
• Acciaio cromato opaco: con graduazione standard
• Versioni con o senza anello di attrito in base alla referenza

Esempio d'ordine
ESEMPIO D'ORDINE: Riferimento-d2 (H7) 17-081-30-12

Note
Prodotto conforme alla norma GN 164.

Specifiche tecniche

• Modello / Denominazione: 17-08 (anello di scala)
• Diametri esterni disponibili (d1): 30, 40, 50, 60 mm
• Alesaggi disponibili (d2, H7): 12, 14, 16, 18, 20 mm
• Valori tipici d3 (mm): 31,7 ; 41,3 ; 51,8 ; 61,4
• Esempi di tolleranze d4: valori indicati per riferimento (es. 12 con tolleranze -0,02 / -0,05 mm)
• Versioni: senza graduazione / con graduazione standard
• Anello di attrito: presente o assente a seconda della referenza
• Dettaglio graduazione standard: 100 divisioni, 10 segni 0°–90° (rif. 100-1-1-0-90/10)
• Esecuzioni speciali: graduazioni fuori standard possibili su richiesta
