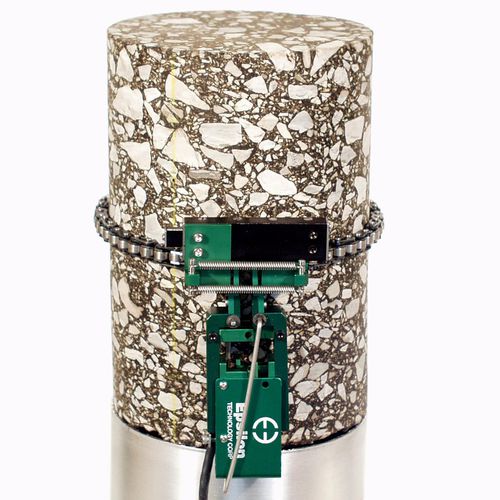

Estensimetro per roccia, cemento e bitume diametrale 3544 series

per deformazioni circolari

Progettato per prove di compressione su calcestruzzo e roccia o per prove di compressione su altri campioni di grandi dimensioni. Questo modello può essere utilizzato contemporaneamente agli estensimetri assiali modello 3542RA. Gli estensimetri circonferenziali misurano la variazione della circonferenza quando il campione viene compresso. Molti ricercatori ritengono che questo sia un metodo più accurato per determinare la deformazione diametrale, poiché la misura viene effettuata sull'intero materiale all'interno della circonferenza. Una catena a rulli personalizzata di alta precisione con rulli speciali monta l'estensimetro sul campione. Quando il diametro del provino si allarga durante la prova, la catena fa espandere l'estensimetro. L'unità è autoportante sul campione grazie a molle integrate. Le maglie possono essere facilmente aggiunte o rimosse per adattarsi a campioni di dimensioni diverse. Una regolazione meccanica consente di impostare l'uscita a zero. Un dispositivo di sicurezza protegge l'estensimetro in caso di rottura del provino. Spesso i campioni di roccia vengono testati in celle di pressione triassiali. Sono disponibili versioni del modello 3544 che si adattano all'interno del recipiente e funzionano in ambienti petroliferi fino a 1360 bar a 200°C (20.000 psi a 400 °F). Il Modello 3544 è la scelta migliore per le grandi deformazioni diametrali in campioni di compressione di grandi dimensioni. L'estensimetro diametrale per rocce e calcestruzzo di Epsilon, il modello 3975, è consigliato per misurare piccole deformazioni come il rapporto di Poisson. Gli estensimetri Modello 3544 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è generalmente inclusa nel controllore della macchina di prova o può essere aggiunta.
