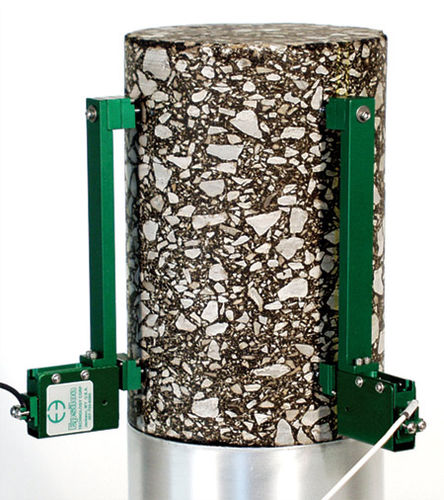

Estensimetro per asfalto 3909 series

per ponte estensimetricoassiale

Progettato per misurare gli spostamenti assiali nelle prove di prestazione semplici prescritte dal rapporto 465 dell'NCHRP e per determinare il modulo dinamico dell'asfalto per conglomerati bituminosi secondo la norma AASHTO TP062. Questi estensimetri sono generalmente montati come due moduli assiali con uscite indipendenti in grado di misurare le deformazioni del provino in due punti, ma possono essere montati come unità singola o fino a quattro su un campione. Si agganciano rapidamente ai punti di misura montati secondo i requisiti di prova. I magneti a ciascuna estremità dell'estensimetro si agganciano istantaneamente ai punti di misura in acciaio incollati al campione. L'aggancio rapido è particolarmente vantaggioso quando si testano campioni precondizionati che vengono riscaldati o raffreddati, poiché gli estensimetri possono essere montati prima che il campione cambi temperatura in modo apprezzabile. Per le unità destinate all'uso all'interno di celle triassiali, gli estensimetri sono disponibili con moduli ruotati di 90°. Il modello 3909 standard ha un campo di misura a fondo scala di ±0,5 mm o ±0,020 pollici. Gli estensimetri sono dotati di punti di misura e di un dispositivo di incollaggio opzionale. Due unità standard 3909 possono essere convertite nel modello 3910 con l'acquisto di adattatori opzionali per la lunghezza del calibro. Gli estensimetri Modello 3909 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi vengono collegati a un controllore di macchina di prova con elettronica per un canale di deformazione, ed Epsilon equipaggerà l'estensimetro con un connettore compatibile da collegare direttamente al controllore.
