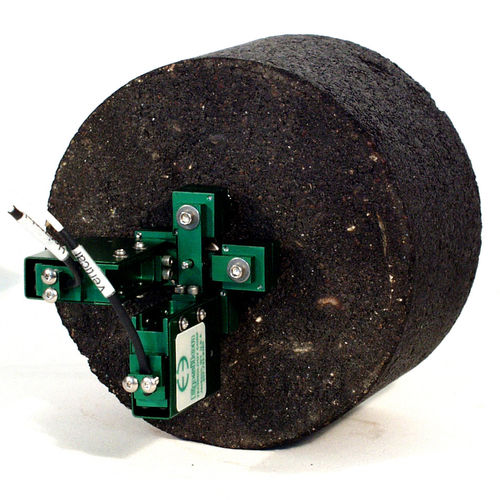

Estensimetro di tensione 3910 series

assialeper asfalto

Progettato per applicazioni di prova su carote di asfalto con campioni di 100 e 150 mm (4 e 6 pollici) di diametro. L'unità soddisfa i requisiti del metodo di prova per la misurazione delle deformazioni sviluppato nell'ambito del programma SHRP delle autostrade federali statunitensi. Questi estensimetri sono utilizzati per prove di conformità allo scorrimento, di resistenza alla trazione e di modulo resiliente dinamico. Sono unità singole integrali e bi-assiali che misurano le deformazioni laterali e verticali. Si agganciano rapidamente ai punti di misura montati secondo i requisiti di prova. Si montano molto più velocemente e facilmente di altri tipi. In genere sono necessarie due unità, con un estensimetro montato su ciascun lato del provino. Possono essere modificati dai centri da 1 pollice utilizzati per i campioni da 4 pollici di diametro, ai centri da 1,5 pollici utilizzati per i campioni da 6 pollici di diametro, utilizzando adattatori opzionali per la lunghezza del calibro. I magneti a ciascuna estremità dell'estensimetro si agganciano immediatamente ai punti di misura in acciaio incollati al campione. L'attacco rapido è particolarmente vantaggioso quando si testano campioni pre-condizionati che vengono riscaldati o raffreddati, poiché gli estensometri possono essere montati prima che il campione cambi temperatura in modo apprezzabile. Il modello 3910 standard ha un campo di misura a fondo scala di ±0,5 mm o ±0,020 pollici. Gli estensimetri sono corredati di punti di misura e sono disponibili anche dime di incollaggio opzionali. Questo modello può essere convertito nel modello 3909 con adattatori opzionali per la lunghezza del calibro. Gli estensimetri modello 3910 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova.
