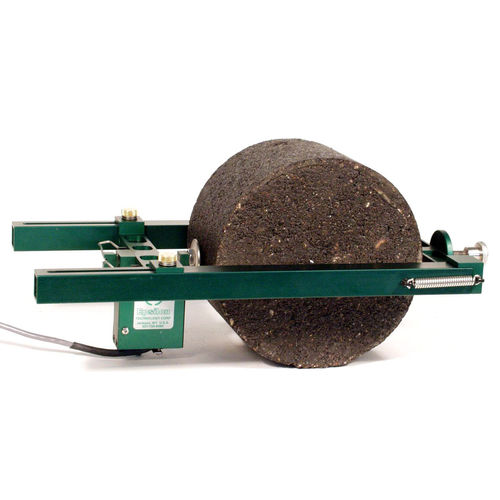

Estensimetro per asfalto 3911 series

per ponte estensimetrico

Progettato per soddisfare molte delle esigenze di prova di campioni di carote di asfalto con diametri di 100 mm e 150 mm (4 e 6 pollici). Soddisfa i requisiti del metodo di prova per la misurazione delle deformazioni sviluppato nell'ambito del programma SHRP delle autostrade federali statunitensi. Per le prove di trazione indiretta, ad esempio per il modulo resiliente, questi estensimetri misurano la deformazione laterale dei campioni. Sono autoportanti sul campione e si agganciano in pochi secondi. Il modo tradizionale di misurare questa deformazione era soggetto a errori causati da lievi oscillazioni del campione durante il caricamento. Il design autoportante del modello 3911 elimina questo problema. Questa unità è in grado di gestire gli impulsi dinamici richiesti dalle prove sul modulo resiliente. La velocità di montaggio rende l'impostazione del test molto più rapida rispetto al metodo precedente. Il montaggio a perno garantisce che i pattini di contatto del provino incontrino al meglio la superficie dell'asfalto, spesso irregolare. Le opzioni di campo di misura disponibili consentono un'ampia gamma di test, pur potendo misurare facilmente gli spostamenti talvolta molto piccoli richiesti. Gli estensimetri modello 3911 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è solitamente inclusa nel controllore della macchina di prova o può essere aggiunta. In questo caso, l'estensimetro viene fornito con il connettore e il cablaggio appropriati per essere collegato direttamente all'elettronica. Per i sistemi che non dispongono dell'elettronica necessaria, Epsilon può fornire una serie di soluzioni che consentono di collegare l'uscita dell'estensimetro a schede di acquisizione dati, registratori grafici o altre apparecchiature.
