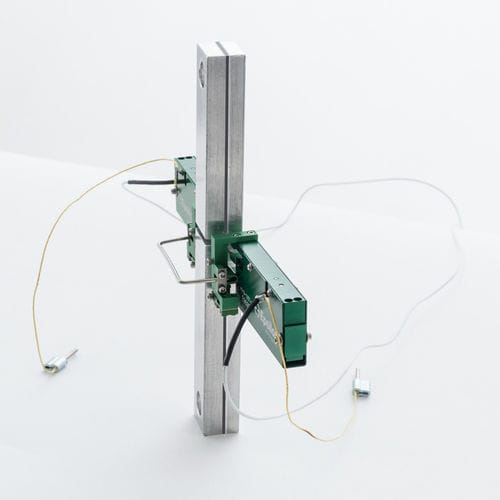

Estensimetro per test di taglio 4013 series

per ponte estensimetrico

Progettato specificamente per l'esecuzione di test in conformità alla norma ASTM D5656, Metodo di prova standard per giunzioni a taglio e a labbro in metallo a spessore per la determinazione del comportamento di sollecitazione e deformazione degli adesivi a taglio mediante carico di tensione. La deformazione viene misurata su lati opposti del provino e il risultato è una media delle due letture. L'estensimetro modello 4013 soddisfa i requisiti della norma ASTM D5656 per la misurazione delle proprietà di deformazione di un adesivo a taglio. Utilizza una diversa spaziatura dei punti di contatto rispetto all'estensimetro illustrato nel D5656. Questo lo rende molto più facile da montare ed elimina i problemi di scivolamento associati al design illustrato nel D5656. Il modello 4013 è disponibile con tutte le configurazioni di temperatura di Epsilon. Ha un campo di misura di 3 mm (0,12 pollici) a fondo scala. I contatti a punta conica inclusi nell'estensimetro sono in carburo di tungsteno. Gli estensimetri modello 4013 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati a un controllore di macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è in genere inclusa nel controllore della macchina di prova o può essere aggiunta. In questo caso, l'estensimetro viene fornito con il connettore e il cablaggio appropriati per essere collegato direttamente all'elettronica. Per i sistemi che non dispongono dell'elettronica necessaria, Epsilon può fornire una serie di soluzioni che consentono di collegare l'uscita dell'estensimetro a schede di acquisizione dati, registratori grafici o altre apparecchiature.
