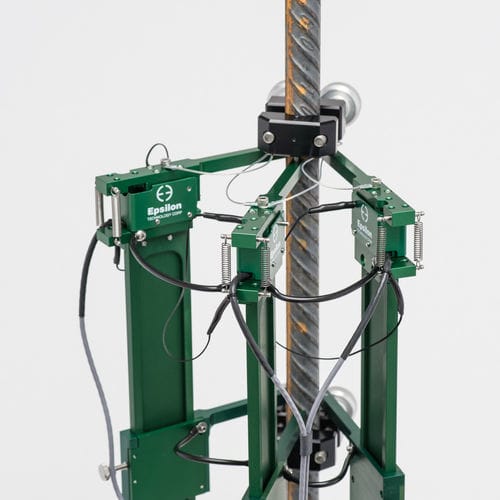

Estensimetro assiale 3567 series

Estensimetri per la misurazione dell'allungamento di accoppiatori, giunzioni e manicotti in armatura. Si utilizzano per prove di trazione, cicliche, di scorrimento e di allungamento differenziale. L'estensimetro modello 3567 può essere utilizzato per le prove ASTM A1034 per misurare la deformazione e l'allungamento durante le prove di trazione di gruppi di giunzione in armatura costituiti da armature e accoppiatori in armatura, manicotti di accoppiamento e giunzioni. L'estensimetro misura la deformazione fino allo snervamento e può essere utilizzato per prove di trazione, cicliche, di scorrimento e di allungamento differenziale. L'estensimetro può essere lasciato acceso fino al cedimento dei gruppi di giunzione quando si verifica un cedimento nella giunzione. È progettato per sganciarsi automaticamente dal gruppo di giunzione dell'armatura quando l'estensimetro raggiunge l'estensione massima della scala a 12,5 mm (0,5 pollici), in genere dopo lo snervamento del provino. Una volta sganciato dal provino, l'estensimetro è sospeso da una fune per proteggerlo dalle cadute. Il braccio superiore incorpora arresti meccanici che proteggono l'estensimetro da una corsa eccessiva. Il modello 3567 non è indicato per la misurazione di armature non giuntate fino al cedimento. Per le prove su armature non giuntate, utilizzare il Modello 3543 o Epsilon ONE. L'unità è autoportante e si monta sull'armatura mediante collari di fissaggio sopra e sotto l'accoppiatore. I collari si fissano semplicemente senza bisogno di preparare la superficie dell'armatura. I collari sono disponibili per lavorare con tutte le misure di armatura e di accoppiamento/giunzione più comuni, comprese quelle con diametro da 6 a 60 mm (#2 - #18J). La lunghezza del calibro dell'estensimetro può essere regolata su qualsiasi valore compreso tra 95 e 675 mm (3,74 - 26,6 pollici) con il modello standard e, in opzione, fino a 975 mm (38,4 pollici). Il modello 3567 consiste in due misure simultanee e separate che vengono mediate per misurare l'allungamento assiale.
