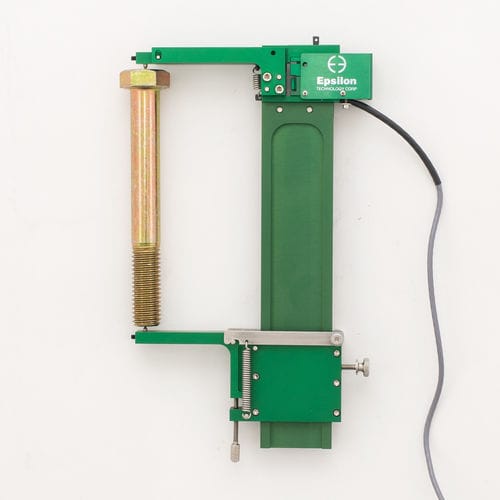

Estensimetro per bullone 3565 series

per ponte estensimetricolaser

Progettato per la misurazione di piccoli intervalli di deformazione, come richiesto per le prove di carico di bulloni e applicazioni simili, come la misurazione dello snervamento. Il modello 3565 utilizza punte coniche dure per contattare il bullone al centro della testa e nella parte inferiore. È completamente regolabile per bulloni di lunghezza diversa, da 25 mm (1 pollice) a 150 mm (6 pollici). Per i bulloni più lunghi sono disponibili delle prolunghe. Il campo di misura massimo standard è di 1,25 mm (0,05 pollici). In genere, sui bulloni più lunghi l'estensimetro si autosostiene senza richiedere segni di centratura o punzonatura sul bullone. Per i bulloni più corti questi segni possono essere necessari. Se i perni conici sono affilati, spesso i segni non sono necessari nemmeno sui bulloni più corti. L'estensimetro è dotato di una vite di regolazione dello zero per regolare la lunghezza tra i pin di contatto. Questa viene utilizzata per impostare la tensione di uscita a zero, che corrisponde alla posizione iniziale corretta per il test. È inoltre dotato di un braccio inferiore a strappo. In caso di rottura di un bullone, il braccio a strappo si libera, evitando di danneggiare l'estensimetro. Il braccio è facilmente reinstallabile. Nel caso in cui sia probabile il cedimento di un bullone durante una prova, si raccomanda all'utente di fissare una corda intorno alla parte superiore della trave e di legare l'altra estremità al telaio di prova per evitare che l'estensimetro cada. I contatti a punta conica forniti con l'estensimetro sono in carburo di tungsteno.
