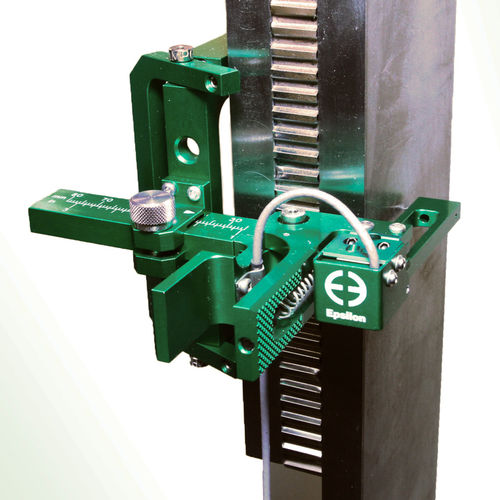

Estensimetro per test di taglio 3421 series

a graffetta

Per misurare le proprietà di taglio di anime di sandwich e plastiche cellulari rigide. Il semplice design a clip si fissa in pochi secondi e fornisce risultati di prova ripetibili. Gli estensimetri modello 3421 misurano la deformazione a taglio di anime di sandwich in schiuma e a nido d'ape, nonché di plastiche cellulari rigide. Questi estensometri possono essere utilizzati per misurare il modulo di taglio, la resistenza al taglio con offset del 2% e le curve sforzo-deformazione prima del cedimento del provino. L'estensimetro può essere utilizzato per misurare la deformazione fino al cedimento del provino con un fissaggio del provino per limitare l'espansione fuori dal piano. Il Modello 3421 può essere utilizzato anche per le prove di fatica a taglio di anime di sandwich. Il modello 3421 può essere utilizzato per le prove secondo i seguenti standard: ASTM C273 Proprietà di taglio dei materiali per anime a sandwich ASTM C394 Fatica a taglio di materiali con anima a sandwich ISO 1922 Plastiche cellulari rigide - Determinazione della resistenza al taglio DIN 53294 Prova dei sandwich; prova di taglio EN 12090 Determinazione del comportamento a taglio dei prodotti per l'isolamento termico (solo prova su singolo campione) L'estensimetro si monta sulle piastre di carico del provino. Si fissa al provino in pochi secondi e può essere utilizzato con il carico del dispositivo di prova a trazione o a compressione. L'estensimetro è regolabile per lavorare con una gamma di spessori e larghezze del provino e include una scala incorporata per impostarlo sulla larghezza del provino. Per utilizzare l'estensimetro, l'operatore lo aggancia al provino premendo due cuscinetti, posizionando l'estensimetro contro il lato del provino e rilasciando i cuscinetti. L'estensimetro è autoportante e non sono necessarie ulteriori regolazioni. Viene rimosso prima del cedimento, sganciandolo.
