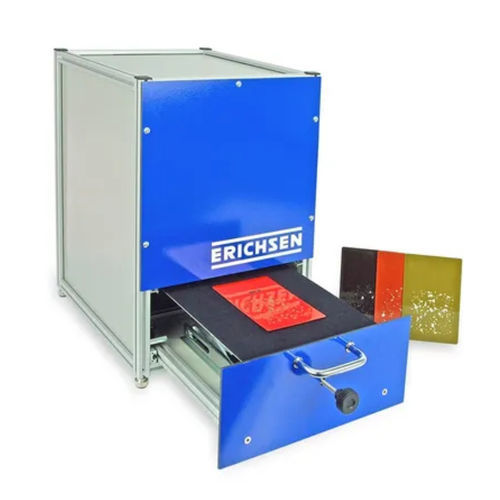

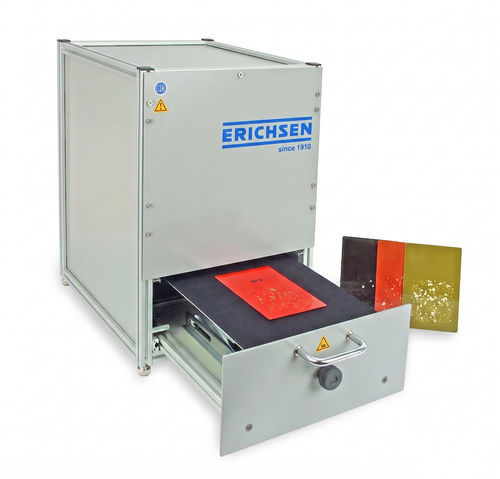

Sistema di analisi di dati GRITSCAN

di campioniautomaticocon telecamera

Descrizione
Il sistema di analisi superficiale GRITSCAN è una soluzione hardware e software combinata per la valutazione automatica dei motivi di impatto su superfici piane; collegabile tramite cavo USB a laptop/PC standard (forniti dall'utente). Il dispositivo è destinato alla valutazione della resistenza agli impatti di pietrisco secondo EN ISO 20567-1. I risultati sono visualizzati come valori di classificazione (0 - 5) conformemente a EN ISO 20567-1 (pagine 11-13). L'elaborazione delle immagini è eseguita secondo EN ISO 21227-2 Allegato A.

Funzione e valutazione
GRITSCAN esegue la valutazione automatica e la documentazione dei motivi di impatto. La tecnica di illuminazione LED appositamente sviluppata consente l'analisi su diversi livelli di contrasto. I parametri di valutazione possono essere facilmente adattati dall'operatore ai requisiti della prova. I risultati sono forniti insieme alle immagini corrispondenti in formato PDF.

Valori forniti di serie

• Area interessata in %
• Numero di impatti
• Valore di classificazione 0 - 5 con passo di 0,1

Vantaggi rispetto a soluzioni solo software

• Controllo hardware completamente integrato nel software (nessun passaggio tra dispositivi)
• Le immagini vengono inserite automaticamente nel software (nessuna importazione manuale)
• Generazione automatica del rapporto

Contenuto della consegna

• Hardware e software GRITSCAN (chiavetta USB)
• Cavo USB 3.0 A/B
• Alimentatore con cavo Euro
• Strisce di inserimento per campioni > DIN A5
• Piastra di calibrazione per calibrazione standard
• Pellicola di calibrazione per spessore campione fino a 30 mm
• Manuale d'uso

Norme

• EN ISO 20567-1
• EN ISO 21227-2 Allegato A

Caratteristiche / specifiche tecniche

• Numero d'ordine: 24850131
• Modello: GRITSCAN
• Peso: ca. 12 kg
• Alimentazione: 100 - 240 V AC, 50/60 Hz
• Spessore massimo del campione: 30 mm (piatto)
• Dimensione massima del campione: 210 x 300 x 30 mm
• Dimensioni (esterne): ca. 320 x 420 x 575 mm (L x P x A)
• Portatile / Fisso: Fisso
• Requisiti di sistema: processore i5 o equivalente; connessione PC USB 3.0; OS da Windows 7 (32/64 bit); 8 GB RAM; risoluzione monitor minima 1280 x 800 px
• Dimensione campione standard: 150 x 100 x 1 mm
