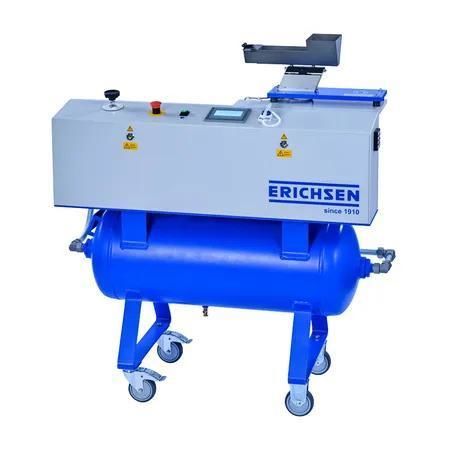

Abrasimetro di ghiaia 508

multifunzioneper rivestimento

Descrizione
Il MULTI GRIT TESTER 508 Select – incl. recipiente di pressione – è un dispositivo di prova multi-urto controllato elettropneumaticamente ad alta precisione. È caratterizzato da buona ripetibilità e comparabilità dei risultati di prova. Il MULTI GRIT TESTER 508 viene utilizzato per valutare la capacità di strati singoli e multipli di vernici e rivestimenti simili di resistere agli impatti causati da corpi di piccola massa che colpiscono il provino ad alta velocità, come avviene su veicoli stradali e ferroviari e altre attrezzature di trasporto. La navigazione del menu tramite pannello touch è chiara e dispone di livelli protetti da password per impedire accessi non autorizzati o modifiche ai programmi. Con la versione modulare MULTI GRIT TESTER 508 Select è sufficiente un'unità di base che può essere convertita con poco sforzo per prove di bombardamento secondo VDA o SAE.

MULTI GRIT TESTER 508 Select – modulo VDA (disponibile separatamente)
Il provino è sottoposto a impatti da pallini d'acciaio a spigolo vivo accelerati da aria compressa. Un accumulatore d'aria nel sistema elimina gli effetti delle variazioni momentanee di pressione nella rete di aria compressa esterna. L'ingresso dei pallini avviene automaticamente tramite un alimentatore vibrante regolabile.

Scopo e applicazione (VDA)
Il MULTI GRIT TESTER 508 Select con modulo VDA è uno strumento per prove di steinschlag sviluppato in collaborazione con il Verband der Automobilindustrie (VDA) e risponde alle specifiche delle norme nazionali e internazionali. Viene utilizzato per valutare la resistenza di strati di vernice/rivestimento singoli e multipli agli impatti provocati da piccoli corpi ad alta velocità, tipici di veicoli stradali e ferroviari e attrezzature di trasporto correlate.

Principio della prova (VDA)
Un numero definito di corpi d'impatto di forma, materiale e qualità superficiale specificati viene fatto colpire, per un tempo determinato e con un'energia definita, sotto un angolo stabilito (54° secondo DIN/ISO) sul provino.

MULTI GRIT TESTER 508 Select – modulo SAE (disponibile separatamente)
Il bombardamento dei pannelli di prova viene eseguito con ghiaia determinata (secondo ASTM D 3170) accelerata da aria compressa. A seconda delle specifiche di altre norme, possono essere utilizzati altri materiali di proiettile. L'alimentazione del materiale avviene automaticamente tramite un alimentatore vibrante regolabile. Su un display multifunzione possono essere letti alternativamente la pressione di lavoro, la durata della prova, la regolazione dell'alimentatore vibrante e il numero di prove eseguite (totale/temporaneo). Un accumulatore d'aria elimina gli effetti delle variazioni momentanee di pressione nella fornitura esterna di aria compressa. Il dispositivo di fissaggio del provino del MULTI GRIT TESTER 508 Select con modulo SAE è dotato di un angolo d'impatto regolabile. L'unità di regolazione consente di orientare il pannello di prova rispetto alla direzione d'impatto nel campo da 30° a 90° a passi di 15°. Contrariamente alla versione VDA, nella versione SAE il pannello di prova si trova completamente all'interno della camera di prova per tutta la durata del bombardamento. A causa delle numerose differenze tecniche tra le due versioni, una prova secondo VDA con la versione SAE non è prevista ed è tecnicamente esclusa.

Scopo e applicazione (SAE)
Il MULTI GRIT TESTER 508 Select con modulo SAE è uno strumento di prova per steinschlag dotato di angolo d'impatto regolabile, destinato alle prove specificate da SAE/ASTM e norme correlate.

Principio della prova (SAE)
Un numero definito di corpi d'impatto con proprietà specificate viene fatto colpire per un periodo determinato e con un'energia definita sotto un angolo d'impatto stabilito sul provino.

Contenuto della fornitura

• MULTI GRIT TESTER 508 Select (unità di base – senza i moduli necessari per le prove secondo VDA o SAE)
• Recipiente di pressione
• Istruzioni per l'uso

Norme

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Caratteristiche / specifiche tecniche

• Azionamento: Elettropneumatico
• Display: Pannello touch
• Alimentazione: 85 - 264 VAC / 47 - 63 Hz (tensione di controllo 24 V)
• Modulo SAE (Select): ca. 34 kg
• Modulo VDA (Select-M): ca. 19 kg
• Modulo VDA (Select-P): ca. 22 kg
• Pressione di lavoro: (0 - 6) bar / regolabile
• Portatile / Fisso: Fisso
• Tempo di alimentazione del materiale: regolabile
• Controllo pressione di riempimento: ca. 5 bar (VDA), 7,8 bar sovrappressione (SAE), commutazione automatica in funzione del modulo
• Dimensioni apparecchio base: ca. 1150 x 550 x 1350 mm
• Peso netto apparecchio base: ca. 125 kg
• Collegamento aria compressa (SAE): min. 8 bar / max. 10 bar, richiede tubo con ID 19 mm / Portata volumetrica: min. 3 m³/min
• Collegamento aria compressa (VDA): min. 6 bar / max. 10 bar, richiede tubo con ID 13 mm
