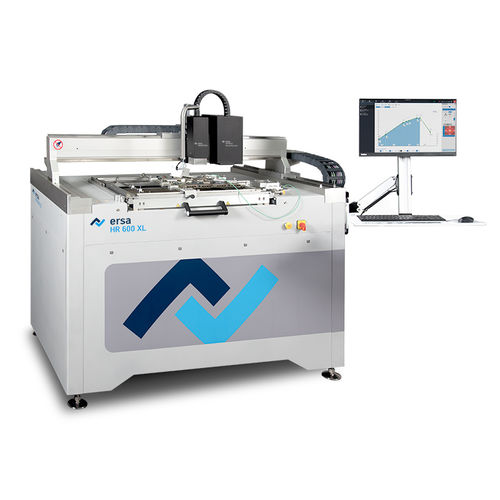

Stazione di rework automatica HR 600XL

per SMD

Il sistema di rilavorazione Ersa HR 600 XL è stato sviluppato per i grandi formati di PCB: è possibile lavorare con la stessa facilità e precisione componenti fino a 60 x 60 mm. Con la testa riscaldante XL, disponibile come opzione, è possibile lavorare anche componenti fino a 120 x 120 mm di lunghezza del bordo. il sistema "Auto Scavenger" rimuove automaticamente i residui di saldatura senza alcun contatto Dopo aver dissaldato un componente, di solito è necessario rimuovere la saldatura residua. Con il modulo "Auto Scavenger" è ora disponibile un'unità funzionale completamente integrata: subito dopo aver rimosso il componente, l'ugello di aspirazione dell'Auto Scavenger viene abbassato sul circuito stampato e la saldatura residua viene rimossa automaticamente senza alcun contatto. Auto Scavenger - nessun tempo di preparazione! Poiché l'Auto Scavenger è un modulo indipendente, non è necessario alcun tempo di configurazione per l'utente. Il collage di immagini qui a fianco mostra il processo (da sinistra a destra) dall'inizio con il sollevamento di un BGA, attraverso il progresso dell'estrazione della saldatura, fino alla completa rimozione della saldatura residua. Testa di riscaldamento ibrida ad alta efficienza da 800 W (opzionale da 2.000 W) Riscaldatore inferiore a matrice IR ad ampia superficie con 25 elementi riscaldanti singoli (600 W ciascuno) Osservazione del processo con un massimo di 8 termocoppie Allineamento automatico e preciso dei componenti con l'aiuto della visione artificiale Sistema di assi motorizzato ad alta precisione per il posizionamento dei componenti (+/- 0,025 mm) Risultati di riparazione riproducibili e indipendenti dall'utente Controllo del processo e documentazione tramite il software operatore HRSoft 2 Adatto all'uso della stazione Dip&Print Dimensioni (L x P x A) in mm: 2250 x 1700 x 1650 incluso il supporto per il monitor Ingombro: 1691 x 1180 mm Design antistatico (sì/n): sì
